电气工程师CAD 2010标注圆的半径与直径的方法

电气工程师CAD 2010标注圆的半径与直径的方法

基本操作步骤

在电气工程师CAD 2010中标注圆的半径与直径是一个相对简单的过程。以下是基本的操作步骤：

打开CAD 2010并创建一个圆

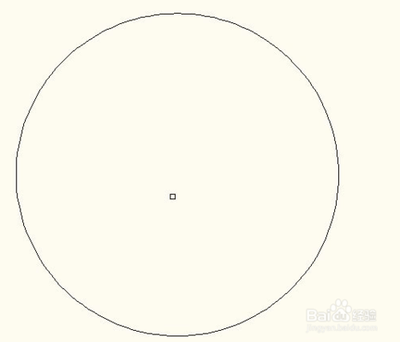

首先，打开CAD 2010软件，并创建一个普通的圆作为演示对象。

标注半径

1. 选择“注释”菜单中的“半径”功能。
2. 接着选择“圆”或“圆弧”，点击一下即可。
3. 然后选择合适的位置，点击鼠标即可完成半径的标注。

标注直径

直径的标注方法与半径类似：

1. 选择“注释”菜单中的“直径”功能。
2. 同样选择“圆”或“圆弧”，点击一下即可。
3. 选择合适的位置，点击鼠标即可完成直径的标注。

使用快捷键提高效率

为了提高标注效率，可以使用一些快捷键：

• 半径标注：输入ddi后回车执行直径标注命令。
• 直径标注：输入ddi后回车执行直径标注命令。

标注样式管理

在CAD中，标注样式是可以进行调整的，以确保标注的一致性和专业性：

1. 打开标注样式管理器。
2. 在标注样式管理器的调整中设置标注样式，包括过圆心的直径标注等。

具体操作示例

以下是一个具体的操作示例，展示了如何在CAD 2010中标注圆的半径与直径：

打开CAD图纸并导入图纸

首先，双击打开CAD图纸，在打开的窗口中，点击标注工具栏的直径命令。

标注圆的半径

1. 点击标注工具栏的半径命令。
2. 鼠标点击圆的任意位置，拖动鼠标点击一下即可标注出半径。

标注圆的直径

1. 点击标注工具栏的直径命令。
2. 用小方框点击圆的任意位置，拖动鼠标到圆内部点击鼠标，会在圆的内部标上直径。在圆外点击鼠标会在圆的外部标注直径。

通过以上步骤，您可以轻松地在电气工程师CAD 2010中标注圆的半径与直径，确保图纸的准确性和可读性。
