AutoCAD 2010 打开和新建标注样式管理器的方法

打开标注样式管理器的方法

要在AutoCAD 2010中打开标注样式管理器，您可以按照以下步骤操作：

方法一：使用快捷键

• 在界面直接输入 d，然后按空格键确认。

方法二：通过菜单栏操作

• 单击菜单栏中的“格式”选项，然后选择“标注样式”。

新建标注样式的方法

新建标注样式是在已有的标注样式基础上创建一个新的样式，以便于统一图纸中的标注风格。以下是详细的步骤：

步骤一：打开标注样式管理器

• 使用上述任一方法打开标注样式管理器。

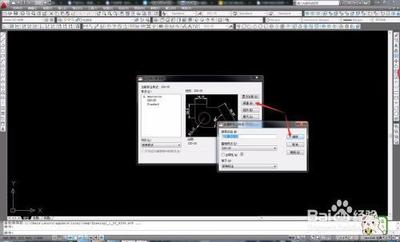

步骤二：新建标注样式

• 在标注样式管理器中，点击“新建”按钮。

步骤三：设置新样式名

• 在弹出的“创建新标注样式”对话框中，为新样式输入一个独特的名称。

步骤四：选择基础样式

• 从“基础样式”下拉列表中选择一个现有的标注样式作为新样式的基底。

步骤五：定义适用范围

• 在“用于”下拉列表中选择适用的标注类型，如“所有标注”、“线性标注”等。

步骤六：继续配置

• 点击“继续”按钮，进一步配置新样式的外观和行为，包括文字样式、线型、颜色等。

步骤七：保存和应用

• 完成所有设置后，点击“应用”或“确定”按钮保存新的标注样式，并在绘图中选择这个样式进行标注。

具体设置示例

以下是一个具体的设置示例，帮助您更好地理解如何新建标注样式：

设置弧长符号

• 在新建的标注样式中，设置弧长符号为“无”，然后点击确定。

应用新样式

• 选择弧长标注，并将其样式更改为我们刚刚新建的样式，此时弧长前面的符号将消失。

通过以上步骤，您可以轻松地在AutoCAD 2010中打开和新建标注样式管理器，并根据需要进行详细的设置，以确保图纸的一致性和专业性。
