基本设置步骤

在CAD2010中进行图案填充岛样式的设置，主要遵循以下基本步骤：

打开CAD2010并选择设计图

首先，打开CAD2010软件，并选择一个需要进行图案填充的设计图。

进入图案填充设置框

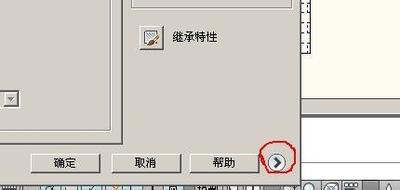

双击图案，进入设置框以进行进一步操作。

选择岛样式

在设置框中，可以看到三种不同的岛样式选项，默认为普通样式。根据实际需求选择合适的岛样式，例如“外部”。

应用并确认设置

完成设置后，图案显示将呈现出新选择的岛样式效果。返回至主界面，在弹出的提示框中选择“忽略”，然后再次点击“确定”以应用更改。

具体操作细节

加载自定义图案填充

如果需要加载自定义图案填充，可以按照以下步骤操作：

1. 打开AutoCAD2010的安装目录，找到support文件夹，双击打开。
2. 把准备的填充图案复制粘贴到该文件夹里面即可。
3. 启动软件，输入命令BH回车，点填充图案选择按钮，点自定义，就可以看到刚才添加的填充图案。

调整填充参数

在进行填充之前，还可以根据需要进行一些填充参数的调整。CAD软件通常提供了一些可调节的参数，如比例、角度、间距等，用户可以根据具体情况进行调整，以获得理想的填充效果。

使用预览功能检查效果

在进行填充之前，可以先使用预览功能来查看填充效果，确保满足需求再进行的填充操作。

注意事项

• 在进行图案填充时，确保所选的填充区域是封闭的，否则可能导致填充失败。
• 如果在使用过程中遇到填充图案样式出现问题，可以尝试重置CAD设置或重新安装软件来解决。

通过以上步骤和注意事项，您可以有效地在CAD2010中设置和调整图案填充岛样式，以满足不同的设计需求。
