SolidWorks工程图槽口标注教程

在SolidWorks中进行工程图的槽口标注是一个常见的需求，以下是详细的步骤和技巧，帮助你准确完成槽口的标注。

槽口标注的基本步骤

打开SolidWorks工程图文件

首先，你需要打开包含槽口的SolidWorks工程图文件。

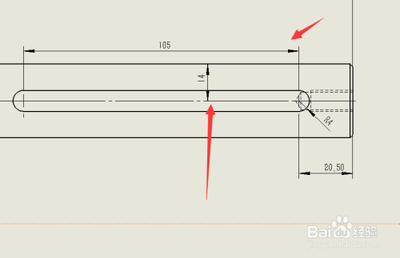

使用智能尺寸进行标注

• 点击“智能尺寸”工具。
• 选择两个半圆进行标注。
• 标注完成后，点击打钩确定。

调整尺寸属性和引线

• 再次点击尺寸，弹出尺寸属性。
• 在尺寸属性中，点击“引线”选项。
• 在圆弧条件处进行选择，以确保标注的准确性。

特殊槽口标注技巧

直槽口中心标注

如果你需要标注直槽口的中心，可以使用以下步骤： - 打开SolidWorks软件，点击菜单栏中的“工具”选项。 - 在“工具选项”中，找到并点击“性能”，确保启用了OpenGL（如果有必要）。 - 使用“标注”工具，选择直槽口的两个端点进行标注，系统会自动计算并标注中心位置。

键槽尺寸标注

对于键槽的尺寸标注，可以参考以下步骤： - 打开要标注键槽的工程图。 - 选择“注解”命令，然后选择“智能尺寸”。 - 标注键槽的基本长宽尺寸以及定位尺寸。 - 使用剖面视图标注键槽的深度，通常默认标注到键槽中间，但可以根据生产需求调整。

槽口中心符号线设置

如果你需要对槽口中心符号线进行特别设置，可以按照以下步骤操作： - 在新建对话框中选择工程图，创建一个工程图模板。 - 插入零件草图，选择“中心符号线”按钮。 - 在槽口中心符号线里选择需要的中心符号线即可。

注意事项

• 在进行槽口标注时，确保所有的尺寸和引线都清晰可见，以便于后续的加工和检查。
• 根据具体的槽口形状和大小，可能需要调整标注参数，以达到最佳的显示效果。

通过以上步骤和技巧，你应该能够在SolidWorks中准确完成工程图的槽口标注。如果在实际操作中遇到任何问题，建议详细咨询相关领域专业人士。
