solidworks图纸怎么标注圆度公差?

SolidWorks图纸标注圆度公差的方法

在SolidWorks中标注圆度公差是一个常见的需求，以下是详细的步骤和方法：

圆度公差的定义

圆度公差是指在机械设计中，同一正截面上，半径差为公差值的两同心圆之间的区域。理解这一概念对于准确标注圆度公差至关重要。

标注圆度公差的步骤

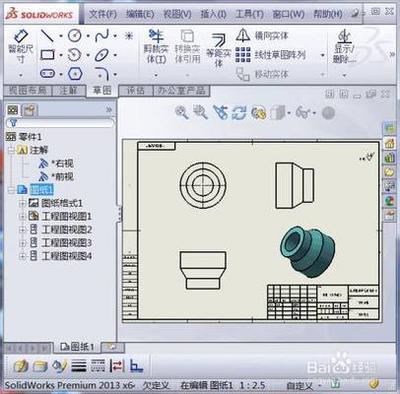

打开SolidWorks工程图

首先，打开你需要标注圆度公差的SolidWorks工程图。

选中需要标注的尺寸

点击并选中你想要标注圆度公差的尺寸。

进入注释界面

在SolidWorks的界面中，点击“注释”选项卡，选择“形位公差”。

打开行为公差标注面板

在注释界面中，找到并打开“行为公差标注”面板。

选择圆度公差符号并输入公差带

在行为公差标注面板中，选择圆度公差的符号，并输入相应的公差带数值。

完成标注

完成以上步骤后，你的圆度公差标注就完成了。

使用插件快速标注圆度公差

如果你希望快速且高效地完成圆度公差的标注，可以考虑使用KYTool插件。以下是使用KYTool插件标注圆度公差的步骤：

打开KYTool插件

在SolidWorks中，点击KYTool插件菜单的【公差查询标注】图标，打开此功能。

选中需要标注的尺寸

单击选中工程图上的需要标注圆度公差的尺寸。

查询并选择公差带

在KYTool公差查询标注窗口中，选择要查询的类型为圆度公差，并从弹出的窗口中选择合适的公差带。

开始标注

点击右下角的开始标注按钮，插件将自动在选中的尺寸中加入圆度公差信息。

调整标注样式（可选）

如果需要，可以在设置中调整公差标注的样式，比如公差的小数位数，是否显示括号等。

通过以上方法，你可以轻松地在SolidWorks图纸中标注圆度公差，确保你的设计图纸既准确又专业。
