如何在CAD软件中计算并标注圆的半径？

在CAD软件中计算并标注圆的半径

在CAD软件中计算并标注圆的半径是一个常见的需求，以下是详细的步骤和方法：

启动CAD软件并打开图纸

首先，你需要启动CAD软件，并打开包含需要测量的圆的图纸。如果你还没有创建圆，可以使用CAD的圆形绘图工具来画一个圆。

使用测量工具

CAD软件提供了多种测量工具，其中专门用于测量圆的半径的快捷键是“dra”或“DIMRADIUS”。你可以直接在命令行输入这两个命令之一，然后按空格键或回车键来激活测量功能。

选择圆或圆弧

在激活测量工具后，你需要选择你想要测量的圆或圆弧。选择后，CAD将会显示该圆或圆弧的半径。

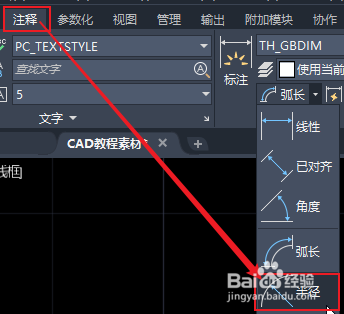

标注半径

测量出半径后，你可以使用CAD的标注功能来标注这个半径。在CAD的主界面命令框处输入英文“dimrad”，使用对应命令。然后，选择dimrad命令后，点击键盘回车键，然后移动鼠标点击对象圆。，点击测量半径的对象圆或圆弧之后，会出现标注文字，移动至合适的位置点击鼠标左键即可。

快捷键的使用

除了上述方法外，你还可以使用快捷键“RA”来快速测量圆的半径。只需在命令行输入“RA”，然后按空格键或回车键，选择需要量取半径的圆或圆弧即可。

通过上述步骤，你应该能够在CAD软件中成功计算并标注圆的半径。这些步骤适用于大多数CAD版本，包括AutoCAD和其他类似的CAD软件。如果你在操作过程中遇到任何问题，可以参考相关的帮助文档或搜索网络上的教程视频。
