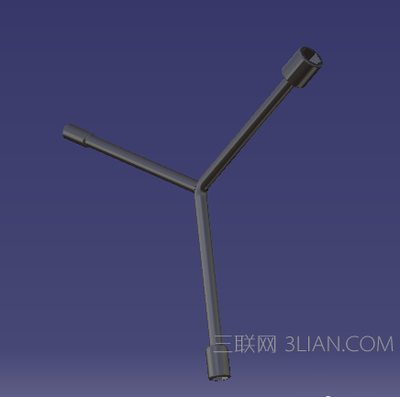

CATIA怎么设计一个三叉套筒的零件模型?

如何在CATIA中设计一个三叉套筒的零件模型

在CATIA中设计一个三叉套筒的零件模型涉及多个步骤，包括草图绘制、特征创建和编辑等。以下是详细的步骤指南：

创建新的零件文件

首先，打开CATIA软件，进入零件设计模块。在左上角的树形结构图或者在视图区选择XY平面，单击草图命令进入草图界面。

绘制草图

绘制基本形状

• XY平面草图：在XY平面中绘制一条折线，并约束尺寸以确保其准确性。
• 法向平面创建：创建一个平面，选择之前绘制的折线的法向来创建这个平面。

添加圆形特征

• 直径8的圆：在新的平面中绘制一个直径为8的圆，退出草图。
• 直径16的圆及其拉伸：再选择一个平面进入草图，绘制一个直径为16的圆，进行拉伸操作，形成圆柱体。

创建六边形内接圆

• 六边形内接圆半径为6：在拉伸后的圆柱体上绘制一个六边形内接圆，半径设置为6。
• 凹槽处理：进行凹槽处理，以形成三叉套筒的结构。

完成特征创建

• 肋的命令应用：在设计过程中，可以使用肋的命令来增强结构的强度和美观性。
• 实体混合功能：如果需要，可以使用CATIA的实体混合功能来优化模型的设计。

检查和修正

• 尺寸验证：仔细检查所有尺寸，确保它们符合设计要求。
• 草图约束：确保所有的草图元素都已经正确约束，没有遗漏或错误。

导出和文档编制

• 二维工程图：完成三维模型后，根据需要将其转化为二维工程图，以便于生产和检验。
• 文档编制：编制详细的设计文档，包括尺寸、材料信息和制造说明等，以便于后续的生产和跟踪。

通过以上步骤，您可以在CATIA中成功设计出一个结构完整且符合设计要求的三叉套筒零件模型。希望这些信息对您有所帮助！
