CATIA零件怎么进行可变半径倒角?

CATIA零件进行可变半径倒角的方法

要在CATIA中对零件进行可变半径倒角，您可以按照以下步骤进行操作：

1. 打开CATIA并创建新零件
   启动CATIA软件，在开始菜单中选择“机械设计”下的“零件设计”。接着，弹出新建零件名称对话框，将新零件名称命名为“可变倒角”，然后单击确定。

2. 进入草图界面并绘制矩形
   以XY平面为基准面进入草图界面，绘制一个矩形，尺寸为50×100。完成后退出草图界面。

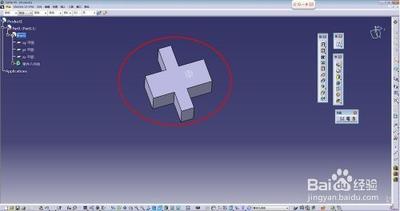

3. 生成长方体并找到可变半径圆角命令
   在右侧工具栏中点击凸台命令，生成一个长方体。然后找到可变半径圆角命令，鼠标左键单击，进入命令对话框。

4. 设置半径并进行可变半径倒角
   在可变半径圆角命令对话框中，将半径设置为5mm。将鼠标移动至图形区，在橙色尺寸上左键双击，弹出参数定义对话框，将尺寸更改为10mm，单击确定按钮，回到可变半径圆角命令对话框。

5. 预览并确定退出命令对话框
   从图形区可以看到，长方体的一条棱上的圆角尺寸一端为5mm，另一端为10mm。操作完成后点击预览并确定退出命令对话框。

以上就是在CATIA中进行可变半径倒角的基本步骤。请注意，这些步骤适用于CATIA V5版本，其他版本可能会有所不同。
