UG怎么创建切管样式的零件模型?

UG创建切管样式的零件模型

创建切管样式的零件模型在UG（Unigraphics NX）中是一个涉及多个步骤的过程，包括创建基础形状、进行细节加工和的模型完善。以下是基于搜索结果的详细步骤：

创建基础形状

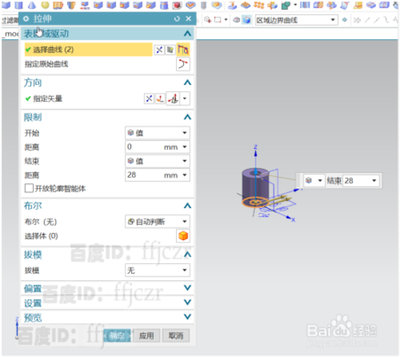

首先，需要创建一个带有孔的圆柱体。这可以通过使用拉伸命令来实现。具体操作是选择XY面作为草绘平面，并在草绘中以坐标原点为圆心绘制两个同心圆，直径分别为10和24。然后，返回拉伸命令，设置矢量方向为+z，拉伸高度为28，得到一个带孔的圆柱体。

进行细节加工

接下来，需要模拟平面铣刀对圆柱进行裁铣的效果。为此，再次使用拉伸命令，但这次选择XZ面作为草绘平面。在草图模式下，使用交点命令创建一个交点作为参考，然后用三点画弧，弧的两个端点分别在交点的X轴和Y轴上。对圆弧进行尺寸约束，并用曲线将圆弧封闭。返回拉伸命令，调整拉伸的数值，开始值设为-8，结束值设为28（此值只需高出圆柱面即可），并与圆柱进行布尔求差，得到的模型。

模型完善

为了使模型更加精确，可能还需要进行一些额外的操作。例如，可以使用倒圆角命令对模型的边缘进行倒圆处理，以模拟实际加工中的圆角效果。此外，还可以使用开孔命令在模型上添加沉头孔等特征。

以上就是在UG中创建切管样式的零件模型的基本步骤。需要注意的是，这些步骤可能会因UG版本的不同而有所差异，但基本原理是一致的。
