proe5.0怎么建立零件模型?

ProE5.0建立零件模型的基本步骤

创建新零件文件

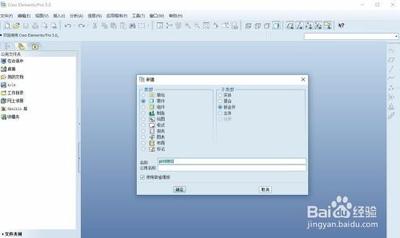

首先，打开ProE5.0软件，点击标题栏中的新建图标。在新建对话框中，选择“零件”作为类型，并选择“实体”作为子类型。建议取消勾选“使用缺省模板”，以便从头开始自定义零件的设置。，选择合适的单位（通常是毫米），点击确定。

设计零件轮廓

草图绘制

在ProE5.0中，草图是构建零件的基础。您可以选择一个合适的平面作为草图平面，例如front平面。在这个平面上，使用直线、中心线和圆弧等基本图形元素来绘制零件的轮廓。完成草图绘制后，退出草图模式，并定义旋转类型与角度。

特征操作

ProE5.0提供了多种特征操作来进一步细化您的设计。例如，您可以使用拉伸特征来增加零件的厚度，或者使用旋转特征来创建复杂的几何形状。此外，还可以利用镜像和边界混合等特征来完善零件的设计。

创建基准平面

在零件设计过程中，创建基准平面是非常重要的。基准平面可以作为后续操作的参考，确保零件的精确性。例如，您可以创建一个以front平面为参考的基准平面，并设置适当的偏移量。

完成零件设计

在完成所有必要的特征操作后，您需要对零件进行的检查和修正。这包括检查尺寸、添加注释以及进行必要的修剪和倒角操作。确保所有特征都符合设计要求，并且零件在实际应用中能够正常工作。

导出和打印

，您可以将完成的零件模型导出为常用的文件格式，如DWG或DXF，以便在其他软件中使用。此外，还可以根据需要打印零件模型，以便进行进一步的分析和讨论。

通过以上步骤，您可以在ProE5.0中有效地建立零件模型。记住，实践是提高建模技能的关键，不断尝试和练习将帮助您更好地掌握ProE5.0的使用。
