CATIA罗盘怎么旋转和移动零件?

CATIA罗盘旋转和移动零件的操作

1. 基本操作步骤

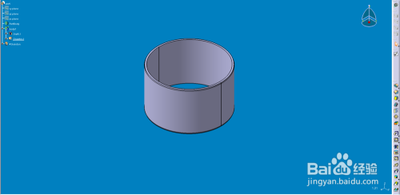

   • 首先启动CATIA，打开需要调整（旋转或者移动）的零件。
   • 点击罗盘原点（红色点），然后拖动罗盘到零件的任意平面，到达需要的位置后释放鼠标。此时坐标系由XYZ变为UVW（坐标系颜色变成绿色）。
   • 点击U轴，拖动坐标系到合适位置释放就可以实现移动；如果要返回原位置Ctrl + Z即可复位。
   • 如果需要精确移动零件，双击坐标系，弹出对话框，可以输入数值，比如沿U向移动2mm，输入2，再点击箭头即可移动，箭头向上表示向该轴正方向移动，箭头向下表示向该轴反方向移动。旋转零件方法同上。
   • 特别说明：如果移动后罗盘颜色变成浅灰色，就说明移动失败，需要重新移动。
2. 在装配中的操作
   • 若要在装配时利用罗盘操作零件，首先【右键】右上角的【罗盘】，勾选【自动捕捉选定的对象】。
   • 然后选择零件上的某个面，可以发现此时罗盘被激活。选择罗盘的平面，可以沿坐标方向平移零件；选择罗盘上的点，可自由旋转零件；选择弧面，则可以在罗盘平面内旋转零件。
   • 若要恢复罗盘初始状态，【右键】罗盘，取消勾选【自动捕捉选定的对象】，然后在【视图】工具栏中选择【重置指南针】，即可看到罗盘回到了界面右上角初始位置。注意罗盘只有在激活状态（四周高亮显示）才能移动或旋转零件，罗盘是灰色时不能对零件进行操作。
