Solidworks零件模型怎么打孔

Solidworks零件模型打孔方法

在Solidworks中进行零件模型的打孔操作是一个常见且重要的设计任务。以下是详细的步骤和方法，帮助您在Solidworks中有效地进行打孔操作。

打孔的基本步骤

异型孔向导法

1. 打开或新建零件模型

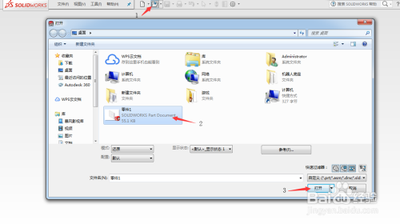

   首先，打开您需要打孔的Solidworks零件模型或新建一个新的模型。

2. 选择异型孔向导
   在菜单栏中找到并点击“特征”选项，然后选择“异型孔向导”。这将自动弹出孔规格选择栏，允许您根据需要选择孔的类型，如沉头孔、锥形螺纹孔等。

3. 设置孔相关参数
   根据您的需求设置孔的大小、深度等参数。完成参数设置后，点击勾选确认退出。

4. 放置孔
   在零件的指定面上单击放置孔，系统会显示孔位置对话框。在此对话框中，选择合适的放置面并确认放置。

5. 精确定义孔位置
   展开孔特征，进入相应的草图界面，进行孔位置尺寸的精确定义。这允许您对孔的位置进行微调，以确保其满足特定的设计要求。

拉伸切除法

当您需要对零件进行光孔时，可以使用拉伸切除命令：

1. 选择拉伸切除
   在菜单栏中选择“拉伸切除”，然后选择孔放置面，进入草图界面。

2. 绘制草图
   在放置面上绘制一个圆，并定义其精确尺寸。完成草图的绘制后退出草图界面。

3. 定义深度和方向
   系统会自动提示您定义孔的深度及方向。根据您的设计需求进行设置，完成后退出即可完成打孔。

特殊类型孔的创建方法

螺纹孔的创建

• 使用异型孔向导
  点击“特征”，选择“异型孔向导”，然后选择“攻丝工具”。选择标准的孔尺寸（如GB--M4、M6等），并注意基准面的选择。

中心孔的绘制

• 绘制中心线
  打开零件后，先不需要确认孔的位置。选择中心线，在草图上画线，其中中心线和圆弧面的交点即为螺纹孔的位置。

圆柱面上的螺纹孔插入

• 建立垂直平面
  首先，建立一个垂直于您想要的螺纹孔轴线的平面，并使这个面与圆柱体相切。在这个面上画一个点作为螺纹孔的锚点。

圆周阵列孔的标注

• 使用连续标记
  单击连续标记，选择多个点，然后逐个单击孔中心，系统将自动生成一行孔尺寸。

通过以上步骤和方法，您可以在Solidworks中高效地进行零件模型的打孔操作。每种方法都有其适用的场景和特点，您可以根据具体的设计需求选择最合适的方法进行操作。
