CATIA怎么利用坐标系的变换移动零件?

一、利用轴系和定位变换命令移动零件

1. 进入创成式外形设计模块

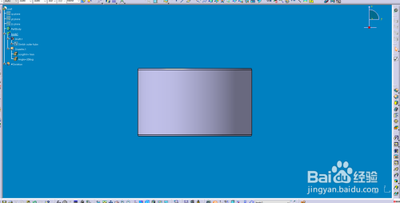

   • 首先打开CATIA，点击开始>形状>创成式外形设计。
2. 插入轴系
   • 插入现有零件（例如零件中有两个处在不同位置的相同物体），然后点击插入>轴系，弹出轴系定义对话框。
   • 选择第一个物体的一个点，分别以三个边线作为轴系的三个坐标轴（当为不规则物体时，可自行创建空间的三个方向作为轴）。
   • 同理，在第二个物体上创建轴系，当需要移动使两个物体重合时，需要选择相同的轴系原点和方向。
3. 使用定位变换命令
   • 点击选择操作命令栏中的“定位变换”命令，弹出“定位变换”定义对话框（为区分两个物体，可将物体赋成不同的颜色）。
   • 选中需要移动的物体，分别选择物体上的原始轴系，和需要变换到的目标轴系。
   • 点击确定，即可完成通过坐标系移动物体的操作。

二、利用罗盘移动零件

1. 拖动罗盘改变坐标系
   • 启动CATIA，打开需要调整（旋转或者移动）的零件，点击罗盘原点（红色点），然后拖动罗盘到零件的任意平面，到达需要的位置后释放鼠标。此时坐标系由XYZ变为UVW（坐标系颜色变成绿色）。
2. 沿轴移动坐标系
   • 点击U轴，拖动坐标系到合适位置释放就可以实现移动，如果要返回原位置Ctrl+Z即可复位。
3. 精确移动零件
   • 如果需要精确移动零件，双击坐标系，弹出对话框，可以输入数值，比如沿U向移动2mm，输入2，再点击箭头即可移动，箭头向上表示向该轴正方向移动，箭头向下表示向该轴反方向移动。旋转零件方法同上。
   • 特别说明：如果移动后罗盘颜色变成浅灰色，就说明移动失败，需要重新移动。

三、移动零件坐标系与组装产品坐标系一致

1. 新建坐标系
   • 打开CATIA软件模型，新建一个坐标系，坐标原点选择目标坐标点（例如坐标原点选择100，100，100），再在原点新建一个参考坐标系。
2. 设置工作对象并对准坐标系
   • 将将要移动的body设置为工作对象，点击坐标系对准命令按钮。
3. 选择参考和目标坐标系
   • 参考坐标系选择原点坐标系，目标坐标系选择第一个创建的目标坐标系，点击确定，即可完成坐标系移动。

四、将零件变换坐标系到绝对坐标系中

1. 建立参考坐标系
   • 进入CATIA创成式曲面模块，打开需要变换坐标系的零件文件，点击插入 - 轴系。选择参考坐标系的原点（例如选在一个圆的圆心上），然后选择xyz轴的方向，点确定，创建好参考坐标系，此时图上会出现虚线的绝对坐标和实线的参考坐标。
2. 进行坐标变换
   • 点击变换命令（如图那个两个小坐标的命令），出现‘定位变换’定义的对话框。
   • 元素选择曲面，参考选择参考坐标系，目标选择绝对坐标系，然后点击确定（如果想使变换后的曲面和变换前的曲面没有关系，把那个闪电类型的图标（创建基准）点亮就可以了，表示非参），这样就完成坐标变换的工作。
