Blender物体折射效果详解

基本概念

在Blender中，物体的折射效果是指光线在经过透明或半透明物体时发生的方向改变现象。这种效果可以通过Cycles渲染引擎中的着色器来实现，使得物体能够呈现出更加真实的光学特性。

创建场景和物体

首先，需要在Blender中创建一个包含平面、立方体和圆柱体的场景。其中，圆柱体半个浸在立方体中，以便更好地观察折射效果。

切换到Cycles渲染模式

为了实现折射效果，需要将渲染模式切换到Cycles。Cycles是Blender的一个基于物理的渲染引擎，能够模拟光线与物质相互作用的效果。

实现折射效果的步骤

添加材质

• 平面：添加一个褐色材质或其他颜色。
• 立方体：添加一个淡绿色材质。
• 圆柱体：同样添加淡绿色材质。

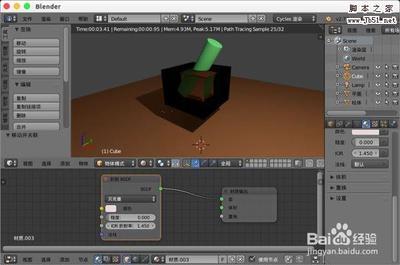

使用节点编辑器

选择立方体后，切换到节点编辑器窗口。点击底部的新建，勾选“使用节点”，可以得到默认的两个节点。

添加折射BSDF节点

通过Shift+A选择“着色器”--“折射BSDF”，添加一个折射BSDF节点。这个节点将用于模拟光线穿过物体时的折射现象。

连接节点

将透明节点的输出连接到折射节点的输入。通过调整节点的连接方式，可以控制光线在不同材质之间的传播路径，实现所需的折射效果。

调整折射参数

在折射节点中，可以调整几个重要的参数：

• 折射率：设置材质的折射指数，较高的值表示更强的折射效果，例如玻璃通常有1.5至1.7的折射指数。
• 颜色参数：改变材质的折射颜色，例如对于水材质，可以选择蓝绿色调。

渲染预览

完成上述设置后，通过Shift+Z进行渲染预览，就可以看到物体折射的效果了。根据需要，可以进一步调整节点参数以达到最佳效果。

注意事项

• 折射效果的实现依赖于物体的材质属性和光线的传播路径。
• 调整节点参数时需要耐心尝试，以达到理想的光学效果。
• 可以通过观察和分析真实世界中的光学现象，来指导在Blender中进行相应的调整。

通过以上步骤和技巧，可以在Blender中有效地实现物体的折射效果，创造出更加逼真的三维场景。
