solidworks的唇缘命令在哪里?SolidWorks如何创建唇缘凹槽?

SolidWorks创建唇缘凹槽

一、在SolidWorks2016中的操作步骤:

1. 准备基体模型
   • 打开SolidWorks基体模型，压缩其中的弹簧扣和卡槽特征（基体模型的创建方法可参考相关经验）。
2. 找到唇缘命令

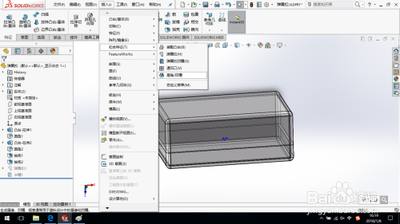

   • 单击“插入”—“扣合特征”—“唇缘凹槽”命令。
3. 选择实体
   • 生成凹槽的实体和生成唇缘的实体分别选择抽壳1和抽壳2。
4. 确定唇缘凹槽方向
   • 唇缘凹槽的方向选择前视基准面。
5. 定义凹槽参数
   • 选择图示面作为凹槽的生成面；选择图示边线作为凹槽的内边线。
6. 定义唇缘参数
   • 选择图示面作为唇缘的生成面；选择图示边线作为唇缘的外边线。
7. 定义唇缘凹槽的参数（如图所示）
8. 完成创建
   • 单击“确定”，完成唇缘凹槽的创建，保存模型。

二、在装配体环境下的操作步骤:

1. 选择零部件并编辑
   • 在装配体环境下选择对应需要建立唇缘的零部件，并启用零部件编辑功能开始在装配体的环境中编辑零部件。
2. 选择对应的命令
   • 在菜单栏中选择对应的命令（参考相关图示进行操作）。
3. 填写参数
   • 在弹出的属性窗口中根据提示进行对应参数的填写（参考相关图示进行操作）。
4. 查看结果
   • 单击确认后，退出装配体零部件编辑状态，查看对应两个模型的唇缘/凹槽生成情况。
