SolidWorks直纹曲面命令怎么使用?
SolidWorks直纹曲面命令使用步骤
- 打开零件模型

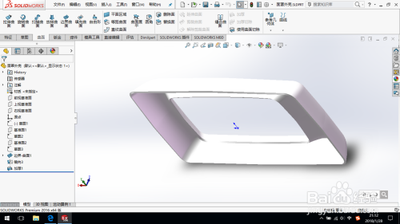

- 首先在SolidWorks中打开面罩外壳零件模型，这是操作的基础准备工作。此步骤为后续创建直纹曲面提供操作对象.
- 调用直纹曲面命令
- 单击“曲面—直纹曲面命令”，这一步操作将启动直纹曲面创建的相关功能界面.
- 直纹曲面对话框设置
- 在直纹曲面对话框中选择图示所示边线，设定类型（例如可选择正交于曲面），并设置距离（如设置为10mm），然后单击“确定”，完成直纹曲面的创建。这一步中对边线、类型和距离的选择直接影响直纹曲面的形状和位置等属性.
- 编辑直纹曲面特征（可选）
- 如果需要修改直纹曲面，可以右键单击直纹曲面1，单击“编辑特征”。
- 例如可以将类型修改为相切于曲面，此时能够看到直纹曲面的效果发生变化。修改完成后单击“确定”保存设置。这一步可根据实际需求灵活调整直纹曲面的特征，以满足不同的设计要求.
- 保存零件模型
- 完成直纹曲面的创建或编辑后，单击“确定”保存零件模型，确保工作成果得以保存.
