SolidWorks怎么使用边界曲面命令创建模型?

使用SolidWorks的边界曲面命令创建模型

在SolidWorks中，边界曲面命令是一个非常强大的工具，可以帮助用户创建复杂的曲面形状，满足各种设计需求。以下是详细的步骤和技巧，帮助你有效地使用这一功能。

基本步骤

创建零件文件和草图

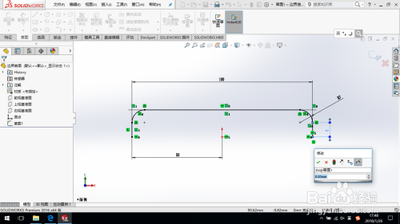

首先，打开SolidWorks并新建一个零件文件。在前视基准面上绘制所需的草图。

创建基准面和转换实体引用

• 创建基准面1，并在其上转换实体引用前视基准面上的草图，完成草图2的创建。
• 创建3D草图，退出草图，完成3D草图1的创建。

使用边界曲面命令

• 单击“曲面—边界曲面”命令，通过双向在轮廓间生成边界曲面。
• 在弹出的对话框中，方向1选择草图1和草图2，方向2选择3D草图的两条开环边线。
• 单击确定，完成边界曲面的创建，保存模型。

使用技巧和实例演示

选择合适的边界曲线

边界曲线是定义曲面形状的基础，要选择合适的边界曲线进行绘制，以确保生成的曲面符合设计需求。

添加引导曲线和控制曲面形状

• 添加引导曲线来控制曲面的形状，根据设计需求调整引导曲线的位置和方向。
• 应用连续性约束来确保曲面之间的平滑过渡，提高曲面的外观质量。

实例演示：汽车后视镜外壳设计

假设我们需要设计一款汽车后视镜的外壳，具有流线型的曲面形状。可以按照以下步骤进行： 1. 在SolidWorks中创建一个新零件。 2. 绘制外部轮廓的边界曲线，以定义后视镜外壳的外形。 3. 添加引导曲线来控制曲面的形状。 4. 应用连续性约束来确保曲面之间的平滑过渡。

高级应用：边界切除命令

除了基本的边界曲面命令外，还可以使用边界切除命令来进一步细化曲面模型。

边界切除命令的操作步骤

• 绘制完毕边界曲线后，退出草图，点击“特征--边界切除”进入命令界面。
• 按顺序依次选择建立好的草图，通过3D草图成型一些复杂的曲面，让设计更具美感。

注意事项

• 在应用连续性约束时，要仔细调整约束的参数，以满足设计要求。
• 对于曲面边线一般选择“与面相切”或“无”，对于单独的曲线一般选择“垂直于轮廓”等选项，以确保曲面的质量和美观度。

通过以上步骤和技巧，你可以有效地使用SolidWorks的边界曲面命令来创建高质量的曲面模型。希望这些信息对你有所帮助！
