SolidWorks钣金圆锥的建模方法

创建圆锥体在SolidWorks中可以通过多种方式进行，以下是其中一种详细的建模方法：

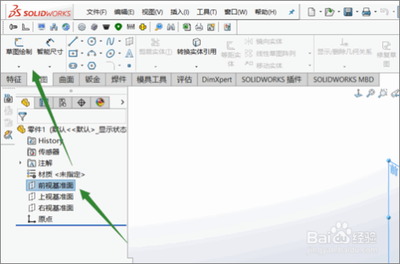

1. 打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，如图所示，退出草图。
2. 在上视基准面上绘制草图，注意保留开口，如图所示，退出草图。
3. 单击“插入—钣金—扫描法兰”命令。
4. 轮廓选择草图1，路径选择草图2，钣金厚度设置为“1mm”，折弯半径设置为“1mm”，单击确定。
5. 展开钣金，会发现形状不是扇形的。
6. 编辑扫描法兰特征，点选“圆柱/圆锥实体”，选择草图1的边线作为圆锥的母线，单击确定。
7. 再次展开钣金，得到一个扇形的实体。至此，完成钣金圆锥实体的创建，保存零件模型。

以上就是在SolidWorks中创建钣金圆锥的基本步骤。需要注意的是，不同的版本可能会有一些界面和功能上的差异，但基本原理是一致的。如果你在操作过程中遇到任何问题，可以参考SolidWorks的帮助文档或者搜索相关的教程视频。
