solidworks复制曲面命令怎么使用?

SolidWorks复制曲面命令的使用方法

1. 通过插入 - 曲面 - 复制曲面
   1. 打开SOLIDWORKS软件，这是操作的基础，找到软件图标双击打开进入主界面。
   2. 在主菜单中选择“插入 - 曲面 - 复制曲面”，以此启动复制曲面功能，软件会进入相应界面以进行后续操作。
   3. 界面会显示模型各部分，根据需求用鼠标点击选择要复制的曲面，被选中曲面通常有颜色等提示，确保准确选中目标曲面。
   4. 根据实际设计需求设置复制相关参数。若要复制得到与原始曲面间隔一定距离的新曲面，可设置偏置距离数值；若不需要偏置，只要完全相同的复制，则保留默认设定。
   5. 完成以上步骤后点击确定按钮，软件就会按照设定参数在相应位置生成所需复制的曲面。
2. 在特征选项卡下操作

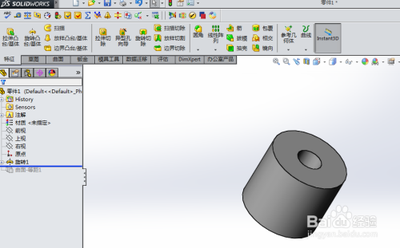

   1. 打开SOLIDWORKS并进入能看到所需复制曲面的模型视图画面。
   2. 找到命令：
      • 有些版本可直接在特征选项卡中找到“移动/复制实体”选项。
      • 若找不到，可在软件界面空白处右键单击，在弹出菜单中查找与特征或者曲面相关菜单项，查看是否能找到对应操作选项，存在隐藏则取消隐藏；或者通过软件自定义功能（不同版本入口位置可能有差别）将“移动/复制实体”功能添加到直观可见位置。
   3. 选取要复制的曲面实体：打开“移动/复制实体”功能操作面板后，在模型结构视图或者特征树（FeatureManager设计树）等位置找到并选择想要复制的曲面实体。被选中的曲面实体会在操作面板对应位置显示，表明选择成功。可能需要根据软件提示进行一些后续操作来精确设定操作目标为该曲面实体，如在某些版本中可能要进一步点击特定选项卡或者列表中的曲面名称以确认选择目的是进行复制操作，有的情况还需要扩展相关曲面实体文件夹才能看到目标曲面名称等操作来准确选取。
   4. 设定复制（操作）参数：在操作面板找到与复制相关的设置区域，可能是复选框或者单独的操作方式切换按钮，确保复制功能被选中（例如有的设定可能需要消除移动选项单独选中复制功能，或者直接勾选复制选项，根据软件界面版本和布局不同而定）。此外，可能存在其他复制相关设置如数量设定、坐标设定等。如果打算进行多个相同曲面按规律分布复制，这里的数量设定可设定要复制的个数；如果按照特定平移、旋转等规律放置，就要进行坐标或者角度相关设置，根据具体复制目的进行相应参数配置。
   5. 完成复制操作：完成各项参数设定后，点击相关的确定或者应用等操作按钮（软件界面根据版本不同按钮名称等可能有少许差别），完成曲面复制操作确保获取到想要的复制曲面结果。
3. 利用等距曲面进行复制（部分情况）
   1. 打开软件和模型：打开SOLIDWORKS软件，并且打开或创建包含要复制曲面的模型文件以便操作里面的曲面。
   2. 进入曲面命令界面（如果未显示在工具栏）：若软件界面没有直接显示曲面命令选项，可将鼠标放置在诸如特征等相关命令栏选项上右键单击，弹出下拉菜单后找到其中的“曲面”项并勾选，勾选后曲面命令会出现在工具栏上，方便后续操作。
   3. 选择等距曲面命令：在显示出的曲面命令栏里找到“等距曲面”选项并点击。
   4. 选择要复制的曲面：鼠标点击选择要进行复制的原始曲面，操作后原始曲面会有颜色变化，表示已被选中作为等距曲面（也是一种复制方式）的源曲面。若在复杂装配体或者结构中的曲面，要准确选择目标曲面，可进行视图旋转、放大缩小等操作辅助选取。
   5. 设置等距距离完成复制：将左侧显示的等距距离数值改为0（设置为0是特殊的等距操作来达到复制目的，若改成其他值则会生成等距相应距离的新曲面，与原始曲面有一定距离间隔，这里把0视为复制原始曲面一模一样图形的方式）。这样就完成了曲面的复制操作，按照需求隐藏原实体等操作后可得到单独复制后的曲面效果。
