proe5.0图形线条颜色怎么修改? proe5框选线条修改教程
proe5.0图形线条颜色修改教程
- 通过导入特征修改

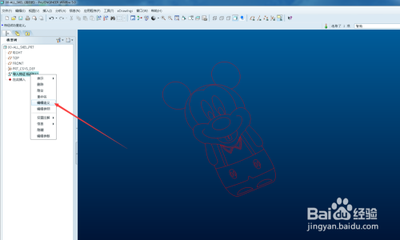

- 首先点击导入特征，然后鼠标右键选择编辑定义。
- 接着点击编辑 - 特征编辑。
- 之后选择修改线造型，框选要修改颜色的线，再点击确定（鼠标中键）。
- 点击颜色选项，选择合适的颜色，确定后点击应用。
- 关闭并确定打钩或者直接打钩即可完成线条颜色的修改。
- 修改骨架全部线框颜色（特定情况）
- 操作步骤与上述类似，按照点击导入特征 - 鼠标右键 - 编辑定义，编辑 - 特征编辑，修改线造型 - 框选线 - 点击确定（鼠标中键），击颜色 - 选择合适的颜色 - 确定 - 应用，关闭 - 确定打钩或者直接打钩的顺序进行操作。需要注意的是这种方式只能在导入的特征里面使用，在零件里面改线的颜色不能使用。
