Proe5.0怎么创建三维立体的筷枕模型?

在ProE5.0中创建三维立体的筷枕模型

创建一个三维立体的筷枕模型在ProE5.0中可以通过一系列的步骤实现，以下是详细的教程：

1. 启动软件并新建文件

首先，打开ProE5.0软件，点击标题栏中的新建图标，设置新建对话框：类型为零件，子类型为实体，勾选使用缺省模板，点击确定。

2. 创建草绘平面

点击工具栏中的旋转图标，软件左上角控制栏中点击位置，在其展开的子菜单中点击定义，点击FRONT面为草绘平面，点击草绘对话框下方的草绘按钮。

3. 绘制旋转截面图形

在草绘环境中，点击右边工具箱中的中心线图标，在草绘区域过坐标原点画一条纵向中心线。然后点击右边工具箱中的直线图标，在草绘区域画出旋转截面图形。接着点击工具栏中的标注图标，按照自己的心意标注尺寸，或者按照提供的尺寸进行标注。点击右边工具箱中的√，完成并退出草绘。

4. 进行拉伸操作

软件右上角点击√，完成并结束本次操作。然后点击工具栏中的拉伸图标，软件左上角控制栏点击放置，在其展开的子菜单中点击定义，点击FRONT面为草绘平面，点击草绘对话框下方的草绘按钮。接着点击工具栏中的类型图标，将实体两条边线显示出来，以上面那条直线段的中点为圆心画圆，双击修改直径为80（前提是所有的尺寸都是按照提供的尺寸来的）。然后点击工具栏中的裁剪图标，将显示出来的两条实体边线裁剪掉，点击工具栏中的√，完成并退出草绘。

5. 设置拉伸方式并去除材料

在软件左上角设置拉伸方式为穿透所有，点击去除材料图标，软件右上角点击√，完成并结束本次操作。

6. 倒圆角操作

进行倒圆角操作，可能倒圆角的次数有点多，每次倒圆角的半径也不一样，但是，还是放在一起说了。

7. 隐藏基准面和基准轴

点击工具栏中红色框选中的图标，将所有的基准面、基准轴等全部隐藏。

8. 上色操作

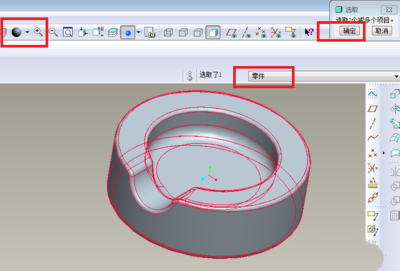

点击颜色图标，选中一种颜色，点击零件，点击实体，默认选中整个零件，点击选取对话框中的确定。

9. 完成模型创建

完成以上所有的操作，一个简单的圆柱形筷枕模型就创建完成了。

通过上述步骤，您可以在ProE5.0中创建出一个三维立体的筷枕模型。请注意，实际操作中可能需要根据您的具体要求和ProE5.0软件版本的不同而有所调整。
