PROE5.0图纸怎么发布为2D工程图?

在PROE5.0中发布2D工程图的步骤

在PROE5.0中发布2D工程图是一个涉及多个步骤的过程，以下是详细的指导步骤：

1. 打开软件和零件

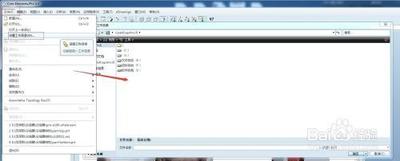

首先，启动ProE5.0软件，并设置工作目录。然后，通过“文件”>“打开”选择要导出的零件文件（通常是.prt文件）。

2. 零件方向的确定

打开零件后，通过“重定向”进入设计窗口，选择前视图和上视图来确定零件的方向，并输入名称后保存。

3. 新建绘图

在准备导出2D图之前，通过“文件”>“新建”>“绘图”创建一个新的绘图，并输入名称确认。

4. 加载零件

在新建的绘图中，选择“一般”>点击绘图区域，然后在绘图视图中选择已设置的前视图并确定。

5. 视图投影

选择前视图后，进行投影操作，在左侧放置一个投影，然后在上下右侧重复此步骤放置投影。

6. 修改投影框线

处理好投影后，需要将投影的框线改为消隐线，修改后可能需要滚动鼠标中键才能看到效果。

7. 导出为DWG格式

，通过“发布”>选择“DWG”格式>“导出”，设置文件名并保存。这样就可以得到一个DWG格式的2D工程图。

8. 后续处理

导出的2D图可以在CAD软件中查看、标注尺寸和进行简单处理。

以上就是在PROE5.0中发布2D工程图的详细步骤。请注意，这些步骤适用于大多数情况，但具体的操作可能会因不同的操作系统和软件版本而略有差异。如果在操作过程中遇到任何问题，建议查阅相关的帮助文档或寻求专业人士的帮助。
