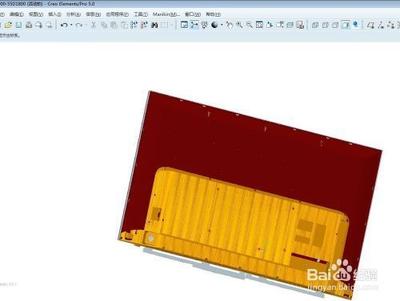

proe5.0模型简化表示怎么制作?

Proe5.0模型简化表示制作步骤

1. 打开视图管理器
   • 打开模型后，找到并单击视图管理器命令按钮，这将弹出视图管理器对话框。
2. 新建简化表示
   • 在视图管理器对话框中，选择简化表示工具，并点击新建按钮。接着，输入一个名称来标识这个简化表示，然后按鼠标中键确定。
3. 选择编辑方法并确定操作对象
   • 在弹出的菜单管理器对话框中，选择特征。然后，在左侧的模型树中，选择你想要排除（隐藏）的一个或多个特征。
4. 完成简化表示创建
   • 完成选择后，点击完成，这样就创建了一个简化表示，它不会显示选中的那些特征。可以通过双击主显示或rep0001来切换特征状态，查看不同特征的显示效果。

如果想要编辑已创建的简化表示： 1. 进入编辑界面 - 右击需要编辑的简化表示，选择重定义进入选择零部件的界面。 2. 修改并确定 - 在选择零部件的界面进行修改，然后点击确定即可。
