SolidWorks怎么建模三维圆锥体?

在SolidWorks中建模三维圆锥体主要有以下几种方法：

一、使用放样凸台命令

1. 创建草图与基准面
   • 打开SolidWorks软件并新建零件模型，在前视基准面上创建草图，绘制一个圆形（例如直径为100mm的圆形），然后退出草图。
   • 新建一个基准面，以前视基准面为第一参考，设置距离（例如距离为80）创建基准面。
   • 在新建的基准面上创建草图，绘制另一个圆形（例如直径为40mm的圆形），再退出草图。
   • 选择上视基准面创建草图，利用直线命令连接前两个草图的端点，形成引导线，之后退出草图。
2. 执行放样凸台命令

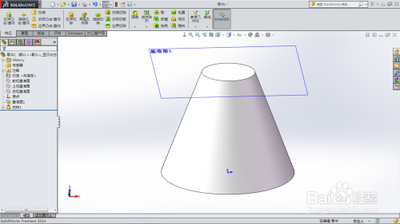

   • 点击放样凸台命令，选择前面绘制的两个圆形草图为轮廓，引导线草图为引导线，确认操作，即可生成圆锥体模型。

二、使用旋转凸台命令

1. 创建草图
   • 打开SolidWorks软件并新建零件模型，在任意平面上创建草图，绘制出圆锥体的截面图形（例如圆锥底面的圆形和圆锥的母线等能构成圆锥截面的图形）。
2. 执行旋转凸台命令
   • 退出草图后，选择旋转凸台命令，选择刚才创建的草图作为截面，设定旋转轴线（例如选择截面图形中的一条合适的直线作为轴线）并确定旋转角度（通常为360°），确认参数后，软件会自动生成圆锥体模型。

三、使用拉伸命令

1. 绘制草图
   • 点击拉伸凸台/基体的图标，激活拉伸命令，选择上视基准面画草图，进入草图界面，以原点为圆心画一个圆（例如设定半径值），然后点击退出草图图标。
2. 设置拉伸参数
   • 跳到拉伸设置对话框，输入拉伸高度，此时会看到预览的效果图为圆柱体。
   • 点击拔模开关，然后输入拔模角度（例如45度），完成设置后点击确认图标，即可完成圆锥体的拉伸创建。

四、通过钣金创建圆锥体

1. 绘制草图与扫描法兰操作
   • 打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，然后退出草图。
   • 在上视基准面上绘制草图，注意保留开口，然后退出草图。
   • 单击“插入—钣金—扫描法兰”命令，轮廓选择前视基准面绘制的草图，路径选择上视基准面绘制的草图，设置钣金厚度（例如1mm），折弯半径（例如1mm），单击确定。
2. 编辑圆锥实体
   • 展开钣金，会发现形状不是扇形的。
   • 编辑扫描法兰特征，点选“圆柱/圆锥实体”，选择合适的草图边线作为圆锥的母线，单击确定。
   • 再次展开钣金，得到一个扇形的实体，即完成钣金圆锥实体的创建，保存零件模型。
