SolidWorks钣金边角剪裁怎么制作?

SolidWorks钣金边角剪裁制作步骤

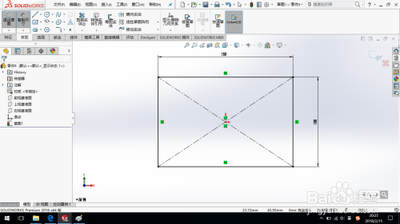

1. 创建零件模型并设置钣金参数
   • 打开SolidWorks，新建一个零件模型，设置钣金厚度（例如1mm）和折弯半径（例如1mm）。
2. 创建边线法兰
   • 按照设计需求创建边线法兰，确定法兰的形状和位置关系等参数。
3. 再次创建边线 - 法兰（如果需要）
   • 创建边线 - 法兰2，确定其法兰轮廓位置等相关设置。
4. 进行边角折断操作（可选）
   • 单击钣金—边角—断开边角/边角剪裁命令，选择图示边线，折断类型选择倒角，设置距离（例如3mm）。
5. 将钣金展开（为了特定边角剪裁效果）
   • 单击钣金—展开命令。在展开状态下，可以创建边角剪裁，其效果等同于折弯时的边角释放槽，并且此时剪裁的边角只有在展开状态下能显示出来。
6. 进行边角剪裁操作
   • 单击钣金—边角—边角剪裁命令。在边角 - 剪裁对话框中单击聚集所有边角，选择释放槽类型（如圆形，可根据需求设定半径，例如1mm），然后单击确定。
7. 查看并处理边角剪裁效果（如果有后续操作需求）
   • 在展开状态下可以看到边角剪裁创建的边角释放槽。如果要退出展开状态，边角释放槽将不显示。
8. 进行边角焊接操作（如果需要）
   • 单击钣金—边角—焊接的边角命令，选择相应的面完成边角焊接。例如，可能需要多次选择不同的缝隙面进行焊接操作，具体取决于模型的设计要求。
