Revit自动创建坡道的方法

在Revit中自动创建坡道主要涉及到扶手轮廓的创建、扶手类型的定义以及坡道的绘制。以下是详细的步骤和方法：

创建扶手轮廓

1. 新建扶手轮廓：首先，从Revit项目浏览器中的“族”找到“轮廓”-“M_矩形扶手”族。默认扶手类型为“50x50mm”，选择该类型，右键选择“新建类型”，并命名为“200x600”。接着，设置扶手的高度为600，宽度为200。

新建扶手类型

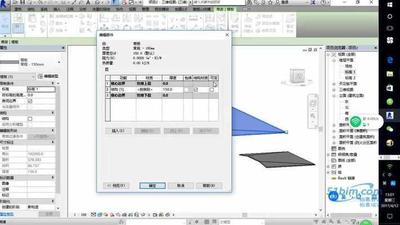

1. 新建扶手类型：在Revit项目浏览器中的“族”找到“扶手”，选择任意一个类型，如“900mm”，右键选“属性”。在图元属性对话框中点击“复制”，命名为“坡道扶手200x600”并确定。然后，点击“扶手结构”后的“编辑”按钮，设置偏移值为扶手宽度的一半（-100），高度为600。

绘制坡道

1. 绘制坡道：通过“建模”-“坡道”命令开始绘制坡道。在“坡道属性”中设置坡度值及造型为“实线”。在“图元属性”中设置基准、标高及偏移值，宽度。

2. 选择扶手类型：在绘制过程中，选择“扶手类型”为“坡道扶手200x600”，完成绘制后即可。

3. 处理多余线条：由于系统默认会同时放置栏杆扶手，可以使用“线处理”命令将两侧的线变为“不可见线”，以符合实际绘制需求。

智能创建坡道的方法

除了上述基本步骤外，还可以利用Revit二次开发的工具来智能创建坡道。这种方法通过调用相关函数自动获取用户输入类型的坡道，无需逐一绘制，内置规范构件类型，自动调整坡度比值、材质和造型类型等。这不仅简化了操作流程，还能提高绘图效率并减少错误率。

注意事项

• 在设置坡道最大坡度时，应确保坡度值不要设置得比实际值小，以免绘制时达不到所需高度而报错。
• 绘制完成后，建议在三维视图中检查坡道的效果，并进行必要的调整。

通过以上步骤和方法，可以在Revit中高效地自动创建坡道，无论是基本的建筑施工还是复杂的建筑设计项目，都能满足不同的需求。
