REVIT中控制图元的显示与隐藏的方法教程

一、通过工具图标控制

• 显示/不显示隐藏图元（小灯泡图标）
  • 在Revit绘图窗口左下角有一排小工具，其中第二项为小灯泡图标，它可用于显示/不显示隐藏图元。当绘图窗口中有图元被隐藏，而需要将其显示出来的时候，点击该命令，Revit绘图界面出现红色边框，并且左上角有文字提示显示隐藏图元，这样绘图窗口中的隐藏图元即可显示出来，未隐藏的图元显示为半色调状态；再次点击该小灯泡工具，界面恢复到正常工作界面。
• 控制图元的临时显示隐藏或者隔离（眼镜图标）
  • 在选中一个图元的情况下，点击该图标（右数第三个眼镜图标），即可将该图元隔离或者隐藏，或者隐藏类别或者隔离类别。例如将图形中水管隐藏时，激活该工具，Revit绘图界面出现蓝色边框，并且左上角出现文字提示临时隐藏/隔离。同样在一些状态下，也可以利用此临时隐藏/隔离命令，如需要将风管临时隐藏掉，选择风管点击眼镜图标在弹出菜单选择临时隐藏图元，Revit绘图界面红色边框没有改变，但是左上角文字提示变成显示隐藏图元|临时隐藏/隔离，同时被隐藏的图元（风管）变成蓝色边框以示跟其余图元区别。

二、通过视图过滤器控制

• 可以通过创建视图过滤器来隐藏指定的图元。根据需要设置过滤规则，如按类型、按参数等进行过滤，然后将过滤器应用到当前视图中，即可隐藏指定的图元。

三、通过隐藏/显示元素命令控制

• 隐藏图元

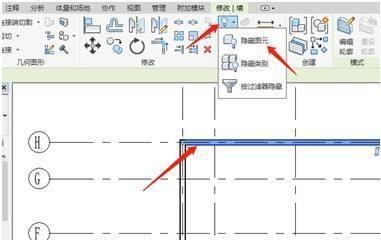

  • 选择要隐藏的图元，然后在“修改”选项卡中的“隐藏/显示元素”命令下选择“隐藏”。隐藏的图元将变为虚线或变为透明，从视图中消失。
• 显示图元
  • 当需要显示被隐藏的图元时，只需再次选择图元，然后在“隐藏/显示元素”命令下选择“显示”。

四、通过视图控制面板控制类别显示与隐藏

• 在视图中点击“显示设置”按钮，在“元素”选项卡中勾选或取消勾选相应的类别，即可隐藏或显示指定的类别。

五、通过图例视图控制类别显示与隐藏

• 创建一个新的图例视图，然后在该视图中选择要隐藏的类别，通过将其颜色设置为与背景相同，使其在视图中不可见。

六、快捷键操作

• 临时隐藏图元：快捷键为HH。如果想要恢复临时隐藏的图元，快捷键为HR。
• 临时隔离图元：快捷键为HI。
• 永久隐藏图元（非临时隐藏）：右键 - 在视图中隐藏 - 图元。恢复操作：右键 - 取消在视图中隐藏 - 图元。
