Revit用体量创建斜墙体的方法教程

以下是关于Revit用体量创建斜墙体的方法教程：

1. 内建模型法一：选择内建模型命令，并将族类型和类别定义为墙。
2. 内建模型法二：选择内建模型命令，将族类型和类别定义为常规模型。定义工作平面，像前面一样选取系统墙的侧面为工作平面，使用拉伸命令的直线命令绘制任意矩形来表示斜墙的轮廓。由于使用常规模型的族类别创建，系统统计时不会将其视为墙，所以需要赋予它墙体的内容。在体量和场地选项卡，选择面墙，用拾取面的方法来为绘制的斜墙添加墙体内容，可将常规模型的模型删除。

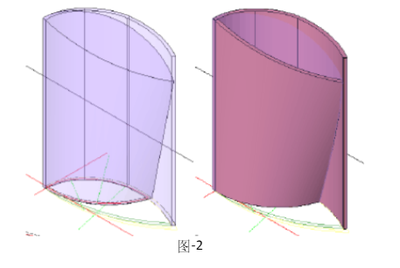

3. 利用量体创建：选择内建体量，如使用融合命令，绘制上下截面样式，完成体量绘制。建完体量模型后，使用面墙为体量附上需要的墙体类型。对于一些复杂的斜墙，如叶形斜墙、转角斜墙、异形截面斜墙等，可能需要特殊的处理方式。例如叶形斜墙可能需要用两个体量（体量实心拉伸+体量实心融合），再用空心体量将多余的剪切掉；转角斜墙可能需要根据墙体上下部分不同的情况分别处理；异形截面斜墙如果不能直接用融合来做，需要根据其附着情况等采用其他策略。
