CATIA怎么设置简单管路?

CATIA设置简单管路的步骤

1. 准备工作
   • 随便打开一个装配体prdouct，插入自己需要使用的零件，例如压缩机和油封等。
2. 进入仪管设计模块

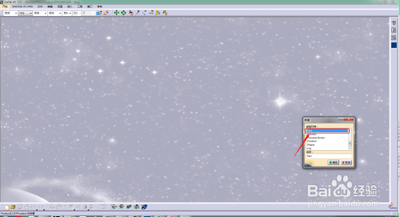

   • 选择设计树顶层，然后点击开始找到仪管设计模块（管线设计也可，这里以仪管设计为例）。
3. 设置管路网格步幅
   • 根据需要填写管路网格步幅（拖动一格延长多少），这里可直接填最大精度值作为示范。
4. 找到特定命令
   • 在右边命令栏里找到相应命令（若没找到可把命令栏拖出来，可能隐藏在下边），单击命令图标。
5. 设置管路直径与转弯半径
   • 设置管路直径，然后点击选项栏的设计表激活管路转弯半径。
   • 根据需求以及管道的最小转弯半径设置管路转弯半径（这里示范可随便输一个），然后点击定向命令按钮（无先后顺序，按个人习惯）。
6. 绘制管路第一段
   • 拖动指南针到管路起始位置，如将指南针拖动到压缩机排气口，点击图中红色箭头所指的命令图标，使用指南针原点，此时移动鼠标就可以看到管路ID就出来了，拖动到适合长度单击鼠标左键就画好一段了。
7. 管路转弯操作
   • 管路需要转弯时，点选指南针弧线边拖动转弯。
8. 完成管路绘制
   • 将指南针拖动到需要链接的零件接口处，再点击使用指南针原地，然后点击确定一条管线就画好了。
9. 管路修改（若有需要）
   • 如果对绘制的管路不满意，可以在设计树里单击刚刚画好的管线然后单击鼠标右键选择定义。
   • 重新设置管道大小和管道路径，通过操作柄完成对管路的修改，全部修改完成后点击确定保存。
