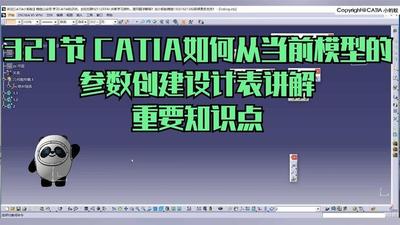

CATIA怎么建立设计表? catia设计表的制作方法
CATIA设计表的制作方法
CATIA设计表的制作是一个系统的过程，主要包括以下几个步骤：
- 建立参数化模型：首先，需要建立一个带有参数化设计的模型，例如螺母，将其大小、高度、角度等分别用参数（如A，D，H，c等）控制。
- 打开设计表功能：在CATIA中找到知识模块中的设计表（不同版本可能位置稍有不同），然后点击进入设计表相关操作界面。
- 创建设计表：在弹出的对话框中选择当前参数创建设计表，再点击确定。接着在新弹出的对话框里选择重命名参数，并且在参数插入里将需要的参数放到已插入参数中，点击确认。将设计表保存到指定的文件夹，点击确认。
- 编辑设计表：确认后，在CATIA中会看到一个设计表对话框，里面有之前选择的参数，此时可点击编辑表来对设计表进行编辑，这会弹出Excel表格，初始里面只有一组参数，可以输入多组参数并保存。
- 应用设计表：保存设计表后，CATIA中会弹出对话框提示设计表与CATIA中的设计已同步，可直接关闭该对话框。然后在设计表对话框中就有了多组参数，选择另一组参数应用于模型，点击应用和确定。如果模型设置的不是自动更新，可能需要手动更新一下（更新的快捷键是ctrl+U），这样就可以看到模型根据选择的参数发生变化了。
以上就是CATIA设计表的基本制作方法，希望对你有所帮助。
