Catia怎么建立涡轮模型? Catia建模涡轮的教程

Catia建模涡轮的教程

一、建模前的准备

在使用Catia进行涡轮建模之前，首先需要做好充分的准备工作。这包括熟悉软件的基本操作、掌握必要的建模命令以及收集或创建涡轮模型的相关参数。

熟悉基本操作

• 进入零件设计模式：启动Catia软件后，选择进入零件设计模式。
• 创建草图：在XY平面创建涡轮模型的初步草图。

掌握必要命令

• 旋转：用于将二维草图转换为三维实体。
• 凸台：用于在实体上添加额外的厚度或高度。
• 圆阵列：用于复制特征或几何体。
• 旋转槽：用于在实体上创建旋转的槽口。
• 凹槽命令和倒角：用于细化模型的细节。

二、建模步骤详解

创建涡轮叶片

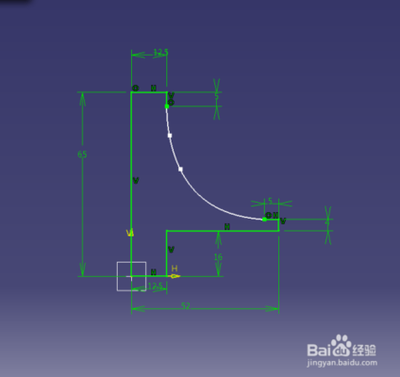

1. 绘制涡轮叶片草图：在XY平面创建涡轮叶片的初步草图，确保叶片形状符合涡轮的工作原理。
2. 旋转叶片：使用旋转命令将叶片从二维转换为三维，指定旋转轴为y轴。

添加涡轮主体结构

1. 创建涡轮主体：在涡轮叶片的基础上，使用凸台命令添加涡轮的主体结构，确保结构的稳定性和强度。
2. 圆阵列涡轮叶片：使用圆阵列命令在涡轮主体周围复制涡轮叶片，形成完整的涡轮结构。

完成涡轮细节

1. 添加旋转槽：在涡轮主体上创建旋转槽，用于模拟涡轮在工作时的流体动力学特性。
2. 细化涡轮结构：使用凹槽命令和倒角命令进一步细化涡轮模型的细节，提高模型的精度和美观度。

三、模型验证与优化

模型验证

• 检查模型完整性：确保所有必要的特征都已正确添加，模型没有遗漏或错误。
• 进行模拟测试：在虚拟环境中对涡轮模型进行模拟测试，验证其性能和稳定性。

模型优化

• 调整模型参数：根据模拟测试的结果，调整涡轮模型的参数，优化其性能。
• 重新建模：根据优化后的参数，重新进行涡轮模型的建模和测试，直至达到最佳效果。

四、注意事项

• 在进行涡轮建模时，需要特别注意叶片的形状和角度，以确保其在工作时的效率和安全性。
• 使用圆阵列命令复制叶片时，需要注意阵列的角度和间距，避免叶片之间的干涉。
• 在细化涡轮结构时，需要特别注意凹槽和倒角的尺寸和位置，以免影响模型的整体强度和美观度。

通过以上步骤和注意事项，可以在Catia中成功建立高质量的涡轮模型。希望这些教程能对您有所帮助！
