CATIA盒体命令怎么使用?

CATIA盒体命令使用步骤

1. 前期准备：进入草图绘制长方体

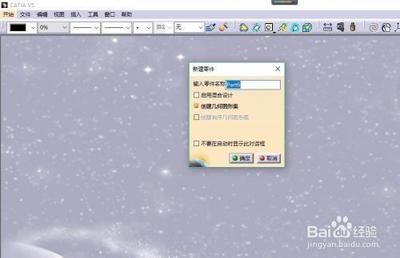

   • 首先打开CATIA，进入建模操作界面，再依据之前讲述的方法进入草图操作界面。
   • 在草图界面绘制一个长方形（这个长方形将用于构建长方体），然后退出草图，回到建模界面。
   • 点击凸台命令，弹出定义凸台对话框。在类型下拉菜单中，常用的有“尺寸”“直到下一个”等选项，其中长度即凸台的厚度，轮廓曲线即刚才完成的草图。点击轮廓曲线下方的选择对话框后选择绘制好的草图，此时会呈现出凸台的预览状态，点击确定，长方形凸台绘制完成。
2. 找到盒体命令并设置参数
   • 通过路径“插入 - 修饰特征 - 盒体”，找到盒体命令并点击，弹出定义盒体对话框。这里的内侧厚度、外侧厚度都是指抽壳之后剩余的壁厚，如果两个对话框都填写了数值，则剩余壁厚度为两个数值之和；“去除的面”即从哪个面开始抽壳。
3. 选择要移除的面完成抽壳
   • 选择要移除的面，被选择的面会呈现紫色，之后点击确定完成盒体的抽壳操作。
