solidworks怎么制作结构构件?

SolidWorks制作结构构件的详细步骤

创建文件夹结构

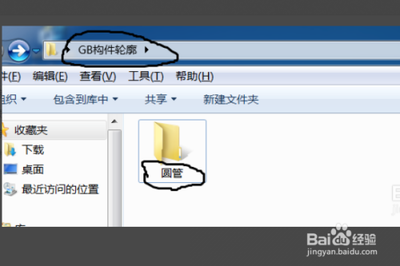

在开始制作结构构件之前，首先需要创建一个新的文件夹来保存结构构件轮廓。重要的是，这个文件夹必须包含两级，即在新建的文件夹内再新建一个子文件夹。这样做是为了确保构件轮廓保存后可以被正确引用。

打开SolidWorks并绘制草图

打开SolidWorks软件，并选择“零件”选项。使用绘图工具绘制一个完整且封闭的草图。完成草图绘制后，在设计树内点击草图并选中它。

配置文件位置

点击工具按钮，选择“选项”，然后进入选项设置界面。在选项设置界面中，选择“文件位置”，并点击“添加”。接着选择之前创建的用于存储构件轮廓的文件夹位置，点击“确定”以保存设置。

保存草图

将刚才绘制的草图保存到新建文件夹的子文件夹内。在保存草图时，将保存格式更改为LibFeatPart(*.sldlfp)。

创建结构构件

成功创建草图后，设计树内的图标会发生变化，多了一个草图1的标识。接下来，重新打开一个零件绘图界面，并打开草图工具进行草图绘制。根据需要，可以绘制直线、曲线等元素。

使用构件轮廓制作结构构件

完成草图绘制后，退出草图，并选择结构构件工具。在结构构件工具中，选择使用我们刚才创建的构件轮廓进行制作。根据需要，可以添加附加特征或进行其他调整来完善结构构件。

插入结构构件模板（可选）

如果您希望快速应用常见的结构构件模板，可以在SolidWorks中导入结构构件模板。首先，打开SolidWorks软件，进入新建文档界面。在“设计库”面板中，找到“文件资源管理器”选项卡，定位到结构构件模板所在的文件夹，选中模板文件并点击“打开”。导入过程中一般不需要修改任何设置，但可以根据需要对模板进行自定义配置。

创建特定类型的结构构件

角铁结构构件

SolidWorks可以创建角铁类型的结构构件。首先，选择草图绘制按钮，用直线工具绘制直线草图。然后，选择焊件菜单中的结构构件命令，选择type下拉选框中的角铁，选择结构构件的大小，选择角铁结构构件的轮廓直线草图创建组即可。

螺栓构件模板

以导入一种常见的螺栓构件模板为例，首先打开SolidWorks软件，并进入新建文档界面。选择“零件”模板类型，在“文件资源管理器”窗口中定位到螺栓构件模板所在的文件夹，选中螺栓构件模板文件，并点击“打开”。在导入设置对话框中进行必要的配置，如单位、尺寸等，点击“确定”完成导入。

通过以上步骤，您可以轻松地在SolidWorks中创建和制作各种类型的结构构件，提高工作效率。如果在制作过程中遇到任何问题，建议详细咨询相关专业人士或查阅更多相关资料。
