solidworks怎么制作顶点倒圆角效果?

SolidWorks制作顶点倒圆角效果的详细步骤

在SolidWorks中制作顶点倒圆角效果是一种常见的需求，不仅有助于提升模型的美观性，还能增强结构的强度和刚性。以下是详细的操作步骤：

制作顶点倒圆角的基本步骤

步骤一：创建基础草图

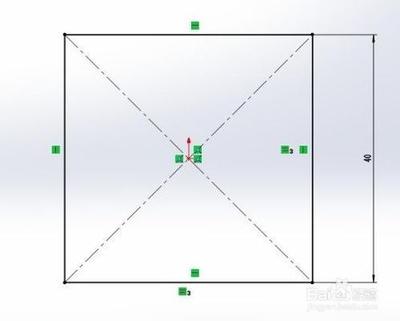

首先，需要在任一基准面上创建一个草图。例如，可以绘制一个40x40的矩形。

步骤二：拉伸成所需形状

接下来，通过凸台拉伸的方式，将草图两侧对称拉伸40单位。

步骤三：应用圆角命令

使用特征工具栏中的“圆角”命令，选择需要添加圆角的三条边（这三条边对应一个顶点），并设置圆角半径为25。

步骤四：逆转参数设置

为了制作出顶点倒圆角的效果，需要进行逆转参数设置。具体操作为： - 首先选择三条边相交的顶点。 - 设置球型半径为20。 - 设定为所有边。

步骤五：确认完成

完成以上设置后，点击确认即可。

注意事项

• 在进行逆转参数设置时，确保选择正确的顶点，以免影响圆角效果的正确性。
• 圆角的半径可以根据实际需求进行调整，以达到最佳视觉效果和结构强度。

其他相关技巧

使用倒圆角工具

SolidWorks提供了专门的倒圆角工具，可以直接应用于圆柱体等形状，简化了操作流程。

处理棱角过大的问题

如果发现圆角棱角过大，可以通过调整草图设置或使用形状工具拖拽出角的圆滑度来解决。

标注圆角尺寸

在工程图中反映圆角时，可以使用智能尺寸直接标注，方便查看和管理。

通过以上步骤和技巧，您可以在SolidWorks中轻松制作出美观且实用的顶点倒圆角效果。希望这些信息对您有所帮助！
