solidworks装配体怎么约束零件在一定范围内运动?

SolidWorks装配体约束零件在一定范围内运动的方法

1. 基本重合约束（初步定位）

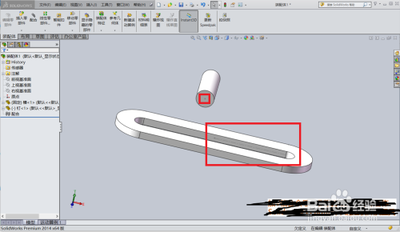

   • 若为圆柱在槽内运动这种情况，先采用重合约束，让圆柱的轴线与槽的中心线重合，这样能使圆柱大致沿着槽的方向放置，但此时运动范围还未被限制。
2. 高级配合设置运动范围
   • 确定辅助元素
     • 线性运动：对于线性运动范围的限制，通常要在运动零件（例如圆棒）上确定一个辅助点，在固定零件（例如槽）上确定一个辅助线端点（如槽的端点）。
     • 旋转运动：若是限制旋转运动范围，则要在旋转零件和固定零件上确定合适的参考面或轴线等辅助元素。
   • 添加高级配合：点击配合，选择之前确定的辅助点和辅助线端点（或对应的参考元素），找到高级配合选项。
   • 设置最大和最小距离（或角度）
     • 线性运动：在高级配合的设置参数中，设定最大距离和最小距离。例如，圆棒在槽内运动，槽长80mm，设置圆棒上辅助点与槽端点的最小距离为0mm，最大距离为80mm，圆棒就只能在这个槽的范围内运动了。
     • 旋转运动：对于旋转运动则要设置最大角度和最小角度，完成运动范围的限制。
3. 利用相关工具或功能
   • 驱动约束：针对已经设置好运动范围约束的装配体，可以通过驱动约束来模拟零件在这个范围内的运动。在运动算例中，选择要驱动的约束（如距离或角度约束），接着设置驱动的参数，如速度、方向等，就能够观察零件在指定范围内的运动状况。
   • 动画功能：使用SolidWorks的动画功能展示零件在另一个零件上的特定范围运动。通过设置关键帧，在不同的关键帧中设定零件在运动范围内的不同位置，然后生成动画，这样就能直观地显示运动过程。
4. 特殊情况或注意事项
   • 准确确定辅助元素：辅助元素的选择对正确设置运动范围非常关键，要确保辅助点、线、面等元素能够精确反映零件之间的相对运动关系，否则可能导致运动范围限制不准确。
   • 检查约束冲突：添加多个约束时，要留意是否存在约束冲突的情况，这种情况可能会使零件运动不符合预期。例如，如果同时设置了相互矛盾的约束条件，可能会让零件无法按照设定的范围运动或者出现异常运动。
   • 理解零件的几何形状和运动方式：在设置运动范围之前，要充分理解零件的几何形状和实际运动方式，以便选择合适的约束和参数来准确地模拟运动。不同的几何形状和运动方式可能需要不同的约束组合和参数设置，如对于复杂形状的零件或者特殊运动轨迹的零件，需要仔细分析后再进行约束设置。
