solidworks怎么设置装配体零件透明度?

一、通过右键菜单设置

1. 选择零件

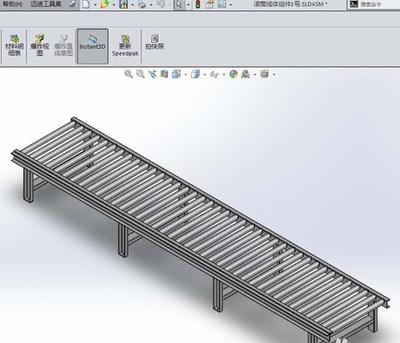

   • 打开SolidWorks装配体文件，在装配体中选择想要设置透明度的零件。例如，如果是一个机械装置的装配体，找到被外部零件遮挡，需要查看内部结构的零件进行选择。
2. 操作右键菜单
   • 右键点击选中的零件，在弹出的菜单中进行相关操作。不同版本可能会有细微差别，但一般会有与透明度设置相关的选项。有的可能直接有“更改透明度”选项，点击该选项即可更改零件透明度，看到内部零件。

二、通过外观 - 照明度设置

1. 选择外观选项
   • 右键点击需要设置透明度的零件，选择“外观”-“凸台 - 拉伸”选项。这里以常见的零件结构如凸台 - 拉伸结构为例进行操作，如果是其他结构也类似操作。
2. 进入高级设置
   • 系统会弹出“颜色”对话框，点击其中的“高级”按钮，再选择“照明度”选项。
3. 调整透明度
   • 在弹出的设置中，通过移动滑动条来调整透明度。通常可以将透明量滑动条调至合适的数值，如0.80左右，点击确定按钮应用设置，就能看到零件透明度生效，展示出内部结构了。

三、通过系统选项页设置

1. 打开系统选项页
   • 点击齿轮图标打开系统选项页。
2. 切换到显示设置页
   • 在系统选项页中找到并切换到显示设置页。
3. 调整透明度栏滑块
   • 在显示设置页中的透明度栏移动滑块即可设置装配体的透明度。

四、如果装配体无法更改透明度

1. 检查原因
   • 可能是因为装配体里面存在过多的零部件层级的自定义外观（这些外观可能互相之前有了干扰）导致透明设置被覆盖而无法正常显示。
2. 解决方法
   • 在装配体名称上右键，选择外观图标下拉菜单中的‘移除零部件层级外观’，这样再次设置透明就正常了。
