SolidWorks装配体零件名称的两种修改方法

SolidWorks装配体零件名称的修改方法

方法一：通过另存为修改

1. 操作步骤

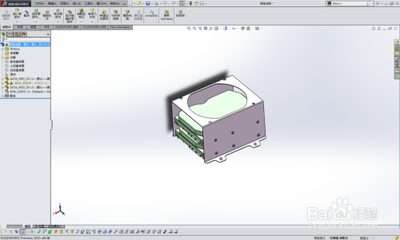

   • 打开SolidWorks软件，再打开一个装配体文件，从中选中一个零件（例如名称为固定架(3.5HD)的钣金件），然后打开该零件。
   • 点击“文件”菜单中的“另存为”选项，修改零件名称（如修改为固定架）后点击保存。
   • 切换回装配体窗口，选中刚才修改的那个零件，可以看到模型树中的名称已经更改为新名称（固定架）。
2. 弊端
   • 原来的零件（固定架(3.5HD)）仍然保留在零件目录中，会存在名称不同但内容一样的零件。

方法二：使用SolidWorksExplorer插件修改

1. 操作步骤
   • 点击电脑左下角的开始，所有程序，找到SolidWorks相关文件夹（以SolidWorks2015为例），点击下面的SolidWorksExplorer2015打开插件，若提示错误则点击确定。
   • 进入插件后找到装配体的保存目录，右键选中需要修改名称的零件（注意不能打开装配体，否则不能修改），选择重命名，例如将零件名称改为硬盘固定架，此时查看装配体和装配体的保存目录，会发现名称都已被修改。
