SolidWorks零件装配指南

基本装配步骤

SolidWorks中零件的装配是一个系统的过程，涉及多个步骤和技巧。以下是基本的装配步骤：

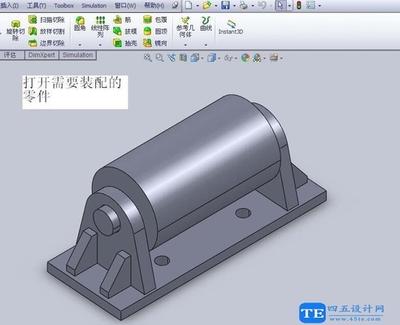

打开零件文件

首先，打开你需要进行装配的零件文件。

创建新的装配体

选择“新建”，然后选择“装配体”来制作一个新的装配体文件。

插入零件

在新创建的装配体界面中，点击“插入零部件”功能，浏览并选择你要装配的下一个零件。

选择装配方式

在装配选项中，选择合适的装配方式，如点对点重合、平行、定位距离、同心、同轴等。

完成装配

根据设计意图，通过选择合适的配合对象和关系，设置标准配合关系或高级配合关系来完成零件的装配。

高级装配技巧

除了基本的装配步骤外，还有一些高级技巧可以帮助你更高效地进行零件装配：

使用配合对象和关系

选择要配合的对象，并设置标准配合关系，如同心、同轴等。对于复杂的机械配合，可以设置机械配合关系后点击勾选图标完成装配。

利用文件夹结构组织零件

为了更好地组织零件文件，建议使用一致的命名规范和文件夹结构。这样可以确保每个文件都具有唯一的名称，并且易于识别和查找。

插入零部件并放置

在工作界面的任意位置单击即可放置零件。点击“插入零部件”，遵照之前的步骤调入第二个零件，并放到合适位置。

使用拟合命令

依次单击圆柱表面和内孔表面，继续配合，点击圆柱端面和主体零件侧面，配合完成。

注意事项

在进行SolidWorks零件装配时，需要注意以下几点：

确保零件文件的准确性

确保每个零件文件都准备就绪，包括正确的尺寸、几何形状和特征。

理解装配体的层次结构

理解装配体的层次结构有助于更好地组织和管理零件文件，提高工作效率。

利用SolidWorks的帮助文档

SolidWorks提供了详细的帮助文档，可以帮助你快速掌握各种装配技巧和方法。

通过以上步骤和技巧，你可以有效地在SolidWorks中进行零件的装配。希望这些信息对你有所帮助！
