creo4.0装配体怎么使用重合约束添加零件?

creo4.0使用重合约束添加零件的步骤

1. 创建装配文件
   • 打开creo4.0软件，创建一个装配文件。
2. 选择要组装的零件

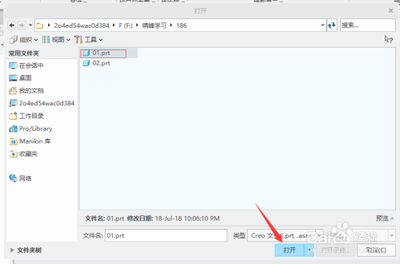

   • 单击模型功能选项卡件区域中的组装，弹出打开对话框。在打开对话框中找到并选中要组装的零件名称（例如01.prt），然后单击打开。
3. 放置零件模型
   • 在绘图窗口中单击一点来放置模型。
4. 选择重合约束类型
   • 在元件放置操作板中把约束类型选择为重合。
5. 创建约束组
   • 单击ASM_RIGHT和RIGHT两个基准面创建第一组约束。
   • 单击ASM_FRONT和FRONT两个基准面创建第二组约束。
   • 单击ASM_TOP和TOP两个基准面创建第三组约束。
6. 完成零件装配
   • 通过以上3组约束后，零件（如01.PRT）完成被约束，单击元件放置操作板中的确定按钮，完成零件装配。若重合时要求反向，可以通过元件放置操作板中放置选项里的反向切换方向。
