UGNX8.0拉怎么使用拉伸命令创建模型?

UGNX8.0中使用拉伸命令创建模型

基本操作步骤

在UGNX8.0中，使用拉伸命令创建模型是一个相对直观的过程。以下是详细的操作步骤：

打开软件和进入建模环境

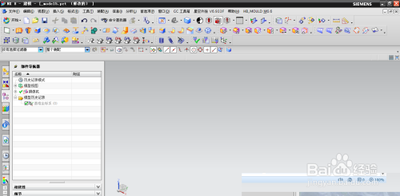

首先，打开UGNX8.0软件，点击菜单栏左上角的新建。选择模型，类型里边选择建模，进入建模环境。

插入拉伸命令

在菜单栏中选择“插入”—“设计特征”—“拉伸”，这将打开拉伸对话框。

绘制截面并选择

在拉伸对话框中，您可以选择已有曲线作为截面，或者点击绘制截面。这里我们选择绘制截面，类型选择“在平面上”，选择绘图区域的XY平面，点击确定。

完成草图并进入拉伸对话框

绘制好草图后，点击完成草图，这将自动选择刚才绘制的曲线，并进入拉伸对话框。

设置拉伸参数

在拉伸对话框中，您需要设置以下参数：

• 方向：选择沿着Z轴正向还是反向，这里我们选择正向。
• 极限：开始指的是距离基准平面XY平面的距离，默认0；结束指的是拉伸的厚度，输入您需要的数值，例如50。
• 布尔操作：选择无。
• 拔模：可以任意设置，没有为无。
• 偏置：拉伸对象向外围偏移的距离，不含Z轴方向，此处为无，其他为默认设置。

完成拉伸操作

设置好所有参数后，点击确定，完成拉伸操作。

具体实例

创建弹簧模型示例

如果你想使用拉伸命令制作弹簧模型，可以按照以下步骤操作：

1. 打开UG8.0软件，进入建模环境。
2. 点击“插入”—“曲线”—“螺旋线”，进入螺旋线对话框，编辑螺旋线参数，生成螺旋线。
3. 分割螺旋线，通过“编辑”—“曲线”—“分割”，进入分割曲线对话框，选择整个螺旋线进行分割。
4. 点击拉伸按钮，进入拉伸对话框，截面选择整个分割的螺旋线，矢量方向选择Z轴，极限中的距离要设置小于螺距，偏置设置为对称，开始和结束设置一样。
5. 点击确定，生成拉伸的弹簧。

使用拉伸框架命令示例

拉伸框架命令允许您通过拉伸现有的框架面、框架边或框架多段线来创建新的框架面。这可以用于添加新的细分几何体，如新的顶点、新的边、新的面。在一次拉伸框架操作中，可以选择多个面或边。如果选中了开放片体的所有面，可以对这些片体进行加厚。

注意事项

• 应用模块为建模。
• 任务环境为NX创意塑型。
• 命令查找器为拉伸框架。

通过以上步骤和示例，您可以在UGNX8.0中有效地使用拉伸命令创建各种模型。希望这些信息对您有所帮助！
