Proe怎么建模拉伸立体的文字效果?

Proe建模拉伸立体文字效果的步骤

在Pro/Engineer（简称Proe）中创建拉伸立体文字效果是一个涉及草绘、拉伸特征和文本插入的过程。以下是详细的步骤：

1. 启动Proe并新建文件

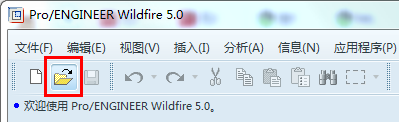

首先，启动Proe软件，设置好工作目录，新建一个实体零件，准备拉伸立体文字。

2. 选择草绘平面

选择一个平面作为草绘平面。通常可以选择TOP基准平面或其他任意平面，然后进入草绘环境。

3. 插入文本

在草绘环境中，点击文本工具，输入所需的文字，并选择合适的字体。确保所选字体能满足创建立体字的要求，单线条字体可能不适合。

4. 调整文字尺寸

双击尺寸，修改字体的高度、宽度和位置等，以获得美观的文字效果。这一步很重要，因为之前画的直线长度是随意的，所以字体的高度可能会有所不同。

5. 定义拉伸高度

完成草绘后，定义拉伸实体的高度。这个高度应该根据立体文字的实际高度要求来设定。

6. 使用拉伸特征

使用拉伸特征完成立体文字的创建。完成后，可以进行外观上色和渲染，以增强视觉效果。

7. 引导文字排列

可以在草绘中增加线条来引导字体的排布，不一定是直线排列。先绘制一条构造线，然后在文本对话框中使用“沿曲线放置”，选择刚才绘制的构造线，这样文字就跟随这条线排列了。

8. 曲面偏移创建立体文字

另一种方法是使用曲面偏移来创建立体文字。这种方法可以在曲面偏移的草绘中创建文本，并且可以定义拔模角度，创建带有角度的立体文字。

通过上述步骤，可以在Proe中创建出具有拉伸立体效果的文字。这些步骤不仅适用于Proe的基本版本，也适用于其后续版本如Creo。
