Creo怎么创建基准平面? creo建立基准平面的教程

Creo创建基准平面的教程

1. 基础创建流程
   1. 首先需要下载并安装Creo软件，双击打开该软件。
   2. 在Creo软件的创建窗口中新建一个零件。
   3. 在窗口上方的模型功能区点击“平面”来创建基准平面（可参考相关图示）。
   4. 在基准平面的设置窗口中选择参照（如TOP平面等）并输入偏移的距离，之后点击确定就能得到新建的基准平面。
2. 更改基准平面位置
   • 若要更改新建的基准平面的位置，可以在左边的模型树中点击基准平面，右键选择“编辑定义”。
   • 点击并拖动，更改参考平面的位置，并重新输入偏移距离，点击确定，即可得到新的参考基准平面。
3. 其他创建方式示例（以CreoParametric3.0为例）

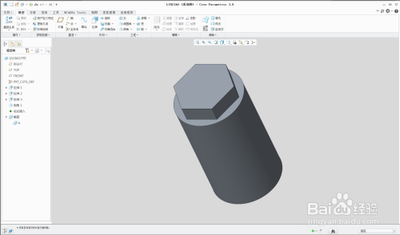

   • 打开一个Creo三维模型后，点击“平面”按钮，弹出对话框。点击放置参考项，再点击front平面，设置偏移方式，输入偏移距离（例如设为50），基准平面就创建好了。
   • 还可以通过右键单击左侧模型树中的平面，编辑定义该基准平面。在弹出的对话框中点击偏移下拉菜单，设置偏移距离为0。按住Ctrl键，同时点击选中模型中一个直角边缘线，设置旋转角度（如45°），点击确定，旋转偏移的基准平面就创建完成了。需要注意用多个参考来设置基准平面时一定要同时按住Ctrl键。
4. 根据特定条件创建基准平面（Creo9.0相关）
   • 通过轴/边线/基准曲线：要创建的基准平面通过一个基准轴，或模型上的某条边线，或基准曲线。
   • 垂直轴/边线/基准曲线：要创建的基准平面垂直于一个基准轴，或模型上的某条边线，或基准曲线。
   • 垂直平面：要创建的基准平面垂直于另一个平面。
   • 平行平面：要创建的基准平面平行于另一个平面。
   • 与圆柱面相切：要创建的基准平面相切于一个圆柱面。
   • 通过基准点/顶点：要创建的基准平面通过一个基准点，或模型上的某顶点。
   • 角度平面：要创建的基准平面与另一个平面成一定角度。
   • 通过平面：创建的基准平面通过另一个平面，即与这个平面完全一致，该约束方法能单独确定一个平面。
   • 偏距平面：要创建的基准平面平行于另一个平面，并且与该平面有一个偏移距离。该约束方法能单独确定一个平面。
   • 偏距坐标系：用此约束方法可以创建一个基准平面，使其垂直于一个坐标轴并偏离坐标原点。当使用该约束方法时，需要选择与该平面垂直的坐标轴，以及给出沿该轴线方向的偏距。
5. 特殊情况（如左侧特征栏空白时创建基准平面）
   1. 打开Creo软件，点击新建，输入文件名，点击确定。
   2. 在工具栏中点击“基准”，然后选择“偏移平面”。
   3. 在弹出的窗口中保持默认值为0（X，Y，Z三个方向均保持默认值为0），点击确定。
   4. 在显示过滤器中，点击“平面显示”打钩，此时新建的基准平面便显示出来。
