creo怎么创建球标? creo4.0创建球标的技巧

Creo4.0创建球标的技巧

创建球标的基本步骤

在Creo4.0中创建球标主要涉及以下基本步骤：

1. 打开Creo4.0软件并打开工程图文件。
2. 切换到注释功能选项。
3. 单击注释下拉按钮，选择球标注解。
4. 系统弹出球标注解菜单管理器，依次选择带引线→输入→水平→标准→默认→进行注解。
5. 系统弹出引线类型菜单管理器，选择箭头。

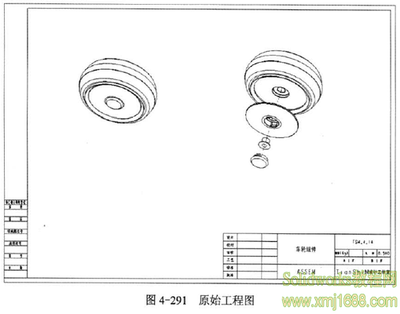

6. 选取下图标示边。
7. 将鼠标移到放置球标的位置，单击鼠标中键。
8. 提示输入注解，输入数字（例如1），然后按两次回车键。
9. 单击球标注解菜单管理器中的完成/返回。

创建带数量的球标

如果您需要创建带有数量的球标，可以按照以下步骤操作：

步骤详解

1. 打开Creo4.0软件并打开工程图文件。
2. 切换到注释功能选项。
3. 单击注释下拉按钮，选择球标注解。
4. 系统弹出球标注解菜单管理器，依次选择带引线→输入→水平→标准→默认→进行注解。
5. 系统弹出引线类型菜单管理器，选择箭头。
6. 选取下图标示边。
7. 将鼠标移到放置球标的位置，单击鼠标中键。
8. 提示输入注解，输入数字（例如1），然后按两次回车键。
9. 再次提示输入注解，此时输入您希望显示的数量（例如“10”）。
10. 单击球标注解菜单管理器中的完成/返回。

注意事项

• 确保在输入数字时，数字前后有空格，以便清晰显示。
• 如果需要调整球标的大小或颜色，可以在创建后进行编辑。

提高标注效率的技巧

为了提高在Creo4.0中创建球标的效率，您可以考虑以下技巧：

使用快捷键

• 在选择球标注解时，可以使用快捷键S来快速访问。
• 在输入注解时，可以使用Ctrl + V来粘贴常用的数字序列。

创建自定义球标

• 如果经常需要使用特定样式的球标，可以创建自定义球标，以便快速调用。
• 自定义球标可以通过编辑现有的球标文件或使用第三方插件来实现。

利用二次开发

• 对于复杂的球标创建需求，可以考虑使用Creo的二次开发功能。
• 通过编写脚本或使用API，可以实现更高效的球标创建和批量处理。

通过以上步骤和技巧，您可以在Creo4.0中高效地创建球标，满足您的设计需求。
