SolidWorks怎么建立基准轴

在SolidWorks中建立基准轴的方法

在SolidWorks中建立基准轴是一个常见的操作，它可以帮助你在设计和制造过程中有一个清晰的参考框架。以下是详细的步骤和方法：

建立基准轴的基本步骤

运行SolidWorks软件并新建零部件

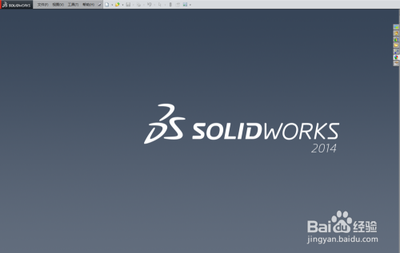

首先，你需要启动SolidWorks软件，并通过点击“文件”->“新建”->“零件”来创建一个新的零件文件。

建立基准轴

• 选择参考几何体：在工具栏中选择“参考几何体”，然后从下拉列表中选择“基准轴”。
• 定义基准轴：点击基准轴后，会出现一个对话框，允许你通过选择两个平面来确定基准轴的位置。通常情况下，你可以选择后视基准面和上视基准面作为参考。

完成基准轴的定义

选择好平面后，点击确认，SolidWorks将根据这两个平面的交线创建一个基准轴，并将其添加到零件文件中。

不同情况下的基准轴建立方法

利用两平面交线创建基准轴

• 绘制矩形并拉伸：首先，使用矩形工具在草图平面上绘制一个矩形，然后使用拉伸命令将其沿高度方向拉伸。
• 添加参考基准轴：拉伸完成后，通过“插入”->“参考几何体”->“基准轴”命令，选择相交的两个平面来创建基准轴。

直线/边/轴建立基准轴

如果你有一个实体的一条直线、边或者轴，可以直接将其转化为基准轴。这种方法适用于需要快速定义旋转操作的场合。

圆柱/圆锥面建立基准轴

对于圆柱或圆锥面，可以通过选择这些面的中心轴线来建立基准轴。这在设计旋转体时非常有用。

两点/顶点建立基准轴

通过任意两点可以连接成一条直线，也可以用这种方法来建立基准轴。

点和面/基准面建立基准轴

通过一个点可以建立一个面的垂线，得到唯一一条直线，这也是建立基准轴的一种方法。

使用技巧和建议

• 在创建基准轴时，确保你已经选择了正确的起点和终点，这对于后续的设计非常重要。
• 基准轴不仅可以单独使用，还可以与其他基准面和基准轴组合使用，以满足复杂的设计需求。
• 对于复杂的零件设计，可能需要结合多种方法来精确建立基准轴，确保设计的准确性和效率。

通过以上步骤和方法，你可以在SolidWorks中有效地建立和使用基准轴，这对于提高设计质量和效率非常有帮助。
