ProE怎么创建基准轴? proe基准轴线的创建方法

ProE创建基准轴的方法

基本概念和作用

在ProE（现已更名为Creo parametric）中，基准轴（Datum Axis）是一个重要的设计元素，主要用于提供模型的参考中心线和轴线。它们在模型树中显示为黄色，并带有编号，如A-编号。基准轴不仅可以用作几何特征的参考，还可以帮助在零件或装配体的创建、调整和测量过程中保持对齐和一致性。

创建基准轴的基本步骤

通过拉伸特征自动创建

当您在ProE中拉伸一个圆柱体或圆形孔时，系统会自动生成一个基准轴。这是创建基准轴最简单的方法之一。

手动创建基准轴的方法

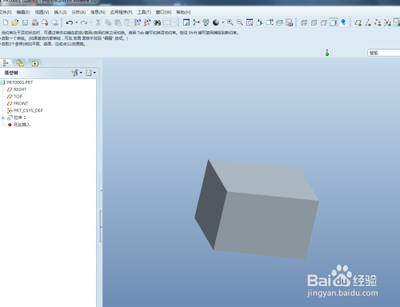

通过平面创建

1. 选择一个平面作为基准轴的垂直面。
2. 将弹出的绿点拖入旁边的其他面，调整基准轴的位置和距离。
3. 点击确认完成基准轴的创建。

通过圆柱面或圆弧边界创建

• 圆柱面：选择圆柱面，产生的基准轴将通过圆柱的中心。
• 圆弧边界：选择圆弧边界，产生的基准轴将通过圆心。

通过点和圆弧边界相切创建

• 选择圆弧边界上的一个点（如果没有现成的点，可以临时点击基准点图标创建一个基准点作为参考）。
• 调整偏移距离，确保基准轴与圆弧边界相切。

通过坐标系轴创建

• 选择坐标系轴（建议先将过滤器调整到坐标系轴，以便选择更方便）。
• 创建通过坐标系某一个轴向的基准轴。

通过特征自动创建

• 在创建某些特征（如拉伸圆柱或孔特征）时，系统会自动生成基准轴，无需单独创建。

基准轴的应用场景

基准轴在ProE中的应用非常广泛，包括但不限于：

• 中心线和参考轴：用于定义模型的几何中心和对齐。
• 特征创建：作为其他特征的参考，如孔特征的直径标注。
• 装配配合：在零件装配时，用于定义重合面、对齐面和方向。
• 尺寸标注：作为尺寸标注的参考轴线。

注意事项

• 在创建基准轴时，确保选择的平面或边具有足够的约束条件，以保证基准轴的稳定性和准确性。
• 基准轴的创建应基于实际的几何关系和设计需求，避免随意创建导致模型的不一致和错误。

通过以上方法，您可以在ProE中有效地创建和管理基准轴，提高设计效率和准确性。
