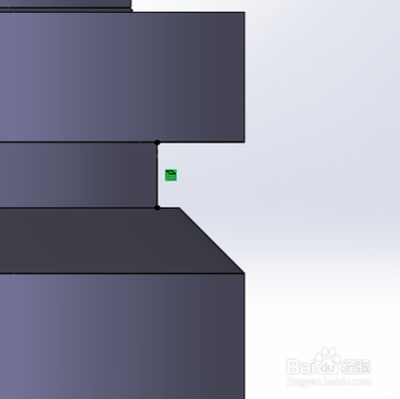

solidworks异型孔怎么定位打孔?

SolidWorks异型孔定位打孔方法

1. 通过辅助草图定位
   • 首先要确保打孔的模型已经建立好。在打异型孔之前，需要对孔的位置进行定位，一般采取先绘制一个辅助草图来定位异型孔的中心，绘制草图后，退出草图，就能够知道异型孔孔中心的位置了.
   • 接着点击异型孔向导，打开异型孔对话框，选择类型、标准、孔规格等，然后在输入孔和螺纹等具体参数，点击位置，点击3D草图，鼠标在相应圆心处点击（例如打M24的螺纹孔），打勾确定，异型孔就出现了。点击定位草图，将定位草图隐藏，异型孔绘制完成.
2. 在装配体中打孔定位
   • 先打开一个装配体，然后选择一个要打孔操作的面，右击，选择编辑指令。之后和零件图里的操作类似，在特征里找到异型导向孔，选择孔的规则、大小等尺寸，之后点击位置。先在图上随便打一个孔，之后在左侧找到孔的位置，然后右键编辑孔的位置，选择智能尺寸定义孔的位置即可.
3. 先随意打孔再修改草图定位
   • 先随便点击确定异形孔位置，确定后修改异形孔草图添加约束关系。例如打开相关模型，点击异形孔命令，设置好异形孔选型卡之后点击位置，在要加的面上随意点击确认，绘制出异形孔。然后鼠标右键选择异形孔草图中的第一个编辑草图，并对草图进行定位确认完成即可.
4. 在圆柱面上定位打孔（针对圆柱面情况）
   • 首先在要打孔的圆柱面上定位出孔的位置，然后建立相切于定位点的基准面，设置基准面和草图可见，再使用异型孔向导。设定好孔的规格和深度，设定基准面为孔的放置面，选择孔的定位点（异型孔向导在使用的时候，要先选中基准面为放置平面）.
5. 对已打孔的异型孔草图点进行编辑定位（适用于已打孔情况）
   • 选择好孔的型号以后（如选择M16螺纹孔）在平面上任意位置打孔，在设计树里面打开异型螺纹孔的下拉菜单，右键点击第一幅草图，点击编辑此草图。在编辑草图的模式下发现这些点都是螺纹孔的中心点，对这些点按照自己的要求进行完全定义（如按要求定义点到边线的距离，所有的点（线）都变成黑色就完全定义了）.
