SolidWorks螺纹孔的装饰螺纹线无法显示怎么办?

在SolidWorks中，遇到螺纹孔的装饰螺纹线无法显示的问题，确实会让人感到困扰。以下是一些有效的解决方法，希望能帮助你顺利解决这个问题。

检查螺纹孔特征设置

首先，确保螺纹孔特征本身已经正确设置了装饰螺纹线。

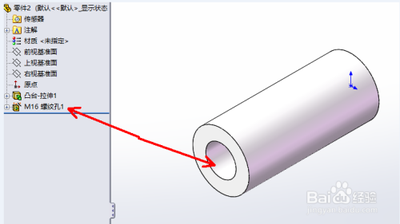

• 打开装配体对应的螺纹孔特征，检查孔规格里选项一栏是否勾选了“装饰螺纹线”。
• 确认特征下面的装饰螺纹线特征没有被压缩，如果被压缩了，需要点击右键将其解除压缩。

调整视图设置

在工程图界面中调整视图设置，有助于显示装饰螺纹线。

• 切换到需要显示装饰螺纹线的视图，在左侧的选项卡“装饰螺纹线显示”中选择“高品质(G)”，打钩确定后装饰螺纹线有时会出现。
• 如果装饰螺纹线仍未出现，可以尝试将装饰螺纹线显示改为“草稿品质”，然后再按照上述步骤操作。

使用模型项目插入装饰螺纹线

通过插入模型项目的方式来添加装饰螺纹线。

• 点击选择要插入装饰螺纹线的视图，然后在菜单栏中依次点击“插入→模型项目”。
• 在左侧的选项卡里“注解(A)”这一栏中将装饰螺纹线选上，打钩确认即可。

检查顶层注解显示状态

确保顶层注解没有被隐藏，这也会影响装饰螺纹线的显示。

• 点击这个小眼睛（显示/隐藏），打开显示。
• 打开显示后，点击下三角，然后打开查看顶层注解，确保螺纹线已经显示出来。

调整文档属性设置

通过调整SolidWorks的文档属性设置，也可以解决装饰螺纹线不显示的问题。

• 打开“工具”→“选项”→“文档属性”→“出详图”。
• 在“显示过滤器”中勾选“装饰螺纹线”与“上色的装饰螺纹线”，然后点击确定。

删除后重新插入螺纹孔特征

如果以上方法都无效，可以尝试删除螺纹孔特征后重新插入。

• 在装配体界面将该螺纹孔特征删除，然后重新插入该螺纹孔特征，或许工程图中对应的装饰螺纹线就出现了。

默认高品质显示设置

为了减少装饰螺纹线不出现的情况发生，可以将装饰螺纹线默认以高品质显示。

• 按照图示依次点开“出详图”选项卡，将“高品质”勾选上后点确定，以后工程图的装饰螺纹线就默认以高品质显示了。

通过以上步骤，你应该能够解决SolidWorks螺纹孔的装饰螺纹线无法显示的问题。如果问题仍然存在，建议检查软件版本是否有更新或联系技术支持获取帮助。希望这些方法对你有所帮助！
