solidworks怎么建模封盖零件模型?
在SolidWorks中建模封盖零件模型的详细步骤
在SolidWorks中建模封盖零件模型是一个相对直接的过程,可以通过一系列基本特征和工具来实现。以下是详细的步骤指南:

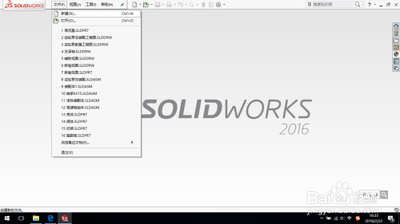

建立新零件文件
首先,打开SolidWorks软件,并建立一个全新的零件文件。
绘制基础草图
- 选择基准面:选定前视基准面作为绘图的基础。
- 绘制草图:利用直线命令进行初步草图绘制,并设定相关尺寸。
创建基础特征
- 旋转凸台特征:采用旋转凸台特征命令,点击确定,以生成旋转体。
- 拔模特征:接着使用拔模特征命令,进一步细化模型结构。
- 圆角特征:添加圆角特征,以平滑模型边缘。
- 抽壳特征:应用抽壳特征命令,增强模型的强度和美观性。
完成封盖模型
- 再次绘制草图:选定模型的上表面,利用直线命令和圆命令进行进一步的草图绘制。
- 添加筋特征:采用筋特征命令,增强封盖的结构稳定性。
- 圆周列阵特征:使用圆周列阵特征命令,增加模型的复杂性和功能性。
- 调整:,再次添加圆角特征,完成整个封盖零件模型的创建。
使用插件辅助建模(可选)
虽然SolidWorks不需要安装插件即可创建封盖,但某些插件可以简化操作过程。例如,可以使用特定的插件来快速添加复杂的几何形状或进行高效编辑。
创建零件模板(推荐)
为了提高工作效率,建议创建一个零件模板。这样,每次开始新项目时,都可以快速调用预设的参数和设置。
添加自定义属性
- 在"自定义"菜单中,添加所需的属性,如材料、重量等。
保存为零件模板
- 将完成的零件文件另存为零件模板(*.prtdot文件),以便重复使用。
学习资源
如果您是初学者,可以通过在线课程和专业培训来提高您的SolidWorks建模技能。例如,汪老师的课程提供了从零基础到精通的全流程指导。
通过以上步骤,您可以有效地在SolidWorks中建模封盖零件模型。记得实践是提高技能的关键,不断尝试和调整,直到达到满意的效果。
