UG怎么建模机械配件封板模型? ug封板零件的建模方法

UG建模机械配件封板模型的步骤

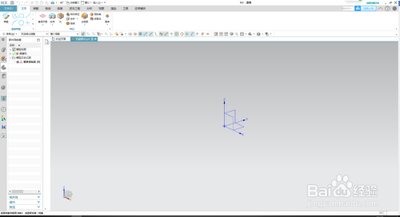

1. 新建建模文件并进入草绘模式
   • 由于有多个拉伸体不能一次拉伸完成，以XY平面为草绘平面，进入草绘模式。
2. 绘制并定位大致轮廓
   • 用轮廓线绘出大致轮廓，再用标注与约束对轮廓线进行定位，具体参数可参考相关图示。
3. 偏置曲线得到同心轮廓线
   • 用偏置曲线命令，对刚才绘出的轮廓线向内进行多次偏置，得到一组同心的轮廓线。并且将半径为35的轮廓线转为参考线，其它参数可查看相关资料。
4. 绘制开孔的圆
   • 根据图纸所给尺寸，绘出一系列的圆。因为开孔的圆较多且不均匀分布，所以先在草图中绘好会比较方便。
5. 拉伸构建主体
   • 选用拉伸工具，分别拉伸三次，将主体构建完成。拉伸最大轮廓时，可以向下拉伸，方便二次拉伸时选线，也可将拉伸成的实体隐藏再进行拉伸。
6. 倒圆角
   • 在进行开孔前，先将实体凸起处进行倒圆角（如果其圆角过大，没倒圆角就开孔，再倒圆角得到的模型不是理想的），此时可以连同其它要倒圆角的地方一起完成。
7. 创建孔的造型
   • 选用拉伸命令，对绘好的孔线进行拉伸，选用布尔求差，得到孔的造型。
8. 对利边倒斜角
   • 对利边进行倒1的斜角，完成模型。
