solidworks怎么建模齿轮零件模型? sw齿轮模型的制作方法

SolidWorks中齿轮零件模型的建模方法

在SolidWorks中建模齿轮零件模型可以通过多种方法实现，每种方法都有其独特的优点和适用场景。以下是详细的建模步骤和方法：

描点法

描点法是一种构建齿轮参数化模型通用的方法。具体步骤如下：

1. 转换渐开线方程：首先需要将齿轮渐开线方程转换成直角坐标形式，并将坐标数值转成齿轮.txt格式的文件。
2. 创建基圆体：打开SolidWorks软件，先做齿轮基圆体，用曲线指令中的通过XYZ点的曲线明令，调入齿轮.txt文件。
3. 绘制齿形：用SolidWorks的作图基本命令画出齿形，通过放样或扫描等特征生成三维齿轮模型。

参数法

参数法是通过建立一个通用的齿轮模板文件来建模的方法。具体步骤如下：

• 编写程序：将描点法中的分析曲线、建立数学模型、计算型值点坐标等过程编写好程序，并内置到模板文件中。
• 用户输入参数：用户只需输入齿轮相应参数，就可以方便而迅速地建立起模型。创建新的齿轮机构则需要先创建新的模板。

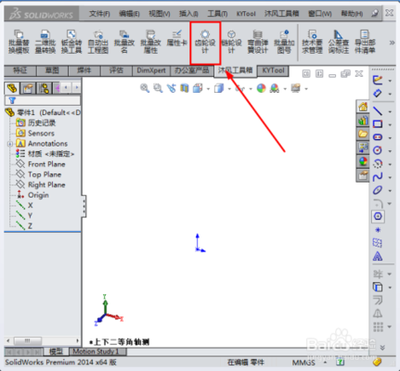

插件法

利用插件法是一种很便捷的建模方法，但必须获得开发商授权。具体步骤如下：

• 安装Toolbox：在SolidWorks2008版本及以后版本的安装时需要安装Toolbox才能使用此功能。
• 插入齿轮工具：Toolbox里可以插入齿轮，不过最好是在装配界面里面操作，才可以修改所需齿数和模数等参数。生成的齿轮齿形为圆弧，无变位，一般场合适用。

使用Geartrax插件

Geartrax插件可以快速生成一对齿轮，精确齿形，可加入变位、齿宽等。使用该插件时需要注意所用SolidWorks版本的语言。

使用FNT三维齿轮插件

FNT三维齿轮插件具有精确齿形，可加入变位、齿宽等参数，可进行强度校核、生成检验公差值及生成齿轮设计报告，是齿轮三维设计的理想工具。

不采用插件的快速构建齿轮模型方法

借助CAXA软件

1. 绘制齿轮齿形轮廓线：借助CAXA电子图板，可以快速精确绘制齿轮齿形轮廓线。
2. 导入SolidWorks：运行SolidWorks，打开以齿形.dwg格式保存的齿轮齿形轮廓线图形，利用SolidWorks的拉伸功能，按齿宽尺寸对草图进行拉伸，建立渐开线圆柱直齿轮三维模型。

用圆弧替代渐开线

1. 绘制基本圆形：在SolidWorks中可以直接将渐开线进行简化，用圆弧画法近似，然后再进行圆周阵列。
2. 完成齿轮建模：齿廓完成后，利用拉伸方式完成齿轮建模。

方程式驱动的曲线

SolidWorks2007版本以后可采用方程式驱动的曲线工具，这种方法可以帮助用户设计生成所需要的精确数学曲线图形。

通过以上方法，您可以在SolidWorks中高效地建模齿轮零件模型。每种方法都有其适用的场景和优势，选择合适的方法可以提高建模效率和精度。
